По мере увеличения возраста дорожной инфраструктуры и дорожных нагрузок точная оценка дорожного покрытия становится важной для обеспечения безопасности, долговечности и экономически эффективного планирования технического обслуживания. Среди различных методов тестирования дорожного покрытия падение дефектометра веса (FWD) стало стандартным инструментом неразрушающего тестирования (NDT) по всему миру для оценки структурной способности дорожного покрытия.
Это всеобъемлющее руководство объяснит, как работает дефлектрометр с падением, его основные принципы, процедуры тестирования, преимущества, технические параметры и его актуальность в современном управлении активами дорожного покрытия. Он также подчеркнет, как Nanjing T-Bota Scietech Instruments & Equipment Co., Ltd., глобальный поставщик оборудования для дорожных испытаний, поддерживает клиентов с передовыми системами FWD для надежного, точного и эффективного тестирования дорожного покрытия.
Ответ-дефлектрометр (FWD)-это неразрушающее устройство для тестирования дорожного покрытия, которое измеряет отклик отклонения дорожного покрытия при динамической нагрузке для моделирования нагрузки движущегося колеса. Это помогает инженерам определить конструктивное состояние тротуара, обеспечивая эффективные решения по обслуживанию и реабилитации.
Измерение сердечника включает в себя снижение известного веса с предварительной высоты на нагрузочную пластину, покоящуюся на тротуаре, генерируя импульс нагрузки, сходным по продолжительности и величине, на уровне движущегося транспортного средства. Полученные отклонения поверхности измеряются с использованием массива геофонов, расположенных на определенных радиальных расстояниях от центра нагрузки.

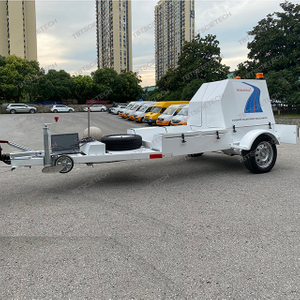

Отверой падающего веса (FWD) представляет собой сложное устройство, используемое для оценки структурной целостности и производительности тротуаров путем моделирования нагрузки оси транспортного средства и измерения отклика отклонения дорожного покрытия. Этот инструмент важен для планирования технического обслуживания, стратегий реабилитации и общего управления дорожным покрытием. Вот подробный взгляд на то, как он работает, включая его компоненты, процедуру тестирования и интерпретацию данных.
Система загрузки является основным компонентом FWD. Он состоит из механизма падения веса, который можно отрегулировать до разных высот каплей и масс, чтобы создать контролируемую импульсную нагрузку. Как правило, диапазон нагрузки составляет от 7 кН до 120 кН, имитируя вес автомобильной оси. Эта система гарантирует, что нагрузка применяется равномерно и последовательно на поверхность дорожного покрытия.
Буферная система включает в себя пружины и резиновые прокладки, которые помогают формировать погрузочный импульс. Эти компоненты гарантируют, что нагрузка применяется таким образом, что близко имитирует реальные условия трафика. Буферная система также помогает защитить нагрузочную пластину и датчики от чрезмерных сил воздействия.
Нагрузочная пластина представляет собой круглую металлическую пластину, обычно диаметром 300 мм, которая расположена непосредственно на поверхности тротуара. Он распределяет нагрузку равномерно по тротуару, гарантируя, что измерения отклонения будут точными и представительны реакции дорожного покрытия на приложенную нагрузку.
Датчики отклонения, также известные как геофоны, расположены на различных радиальных расстояниях от нагрузочной пластины. Как правило, используются от 7 до 9 геофонов, расположенные на расстояниях, таких как 0 мм (непосредственно под пластиной нагрузкой), 200 мм, 300 мм, 450 мм, 600 мм, 900 мм и 1200 мм. Эти датчики измеряют отклонение поверхности дорожного покрытия в каждом месте, обеспечивая полную картину того, как тротуар деформируется под нагрузкой.
Система сбора данных записывает импульс нагрузки и соответствующие данные отклонения от геофонов. Эта система имеет решающее значение для захвата точных и надежных данных, что важно для последующего анализа. Современные системы FWD часто включают в себя расширенные возможности для регистрации данных, что позволяет контролировать и регистрировать результаты тестирования в режиме реального времени.
Блок управления - это мозг системы FWD. Это позволяет операторам настраивать параметры тестирования, такие как высота капля и вес, контролировать тест в режиме реального времени и записывать данные. Блок управления также предоставляет удобные интерфейсы для анализа данных и отчетности, что облегчает интерпретацию результатов.

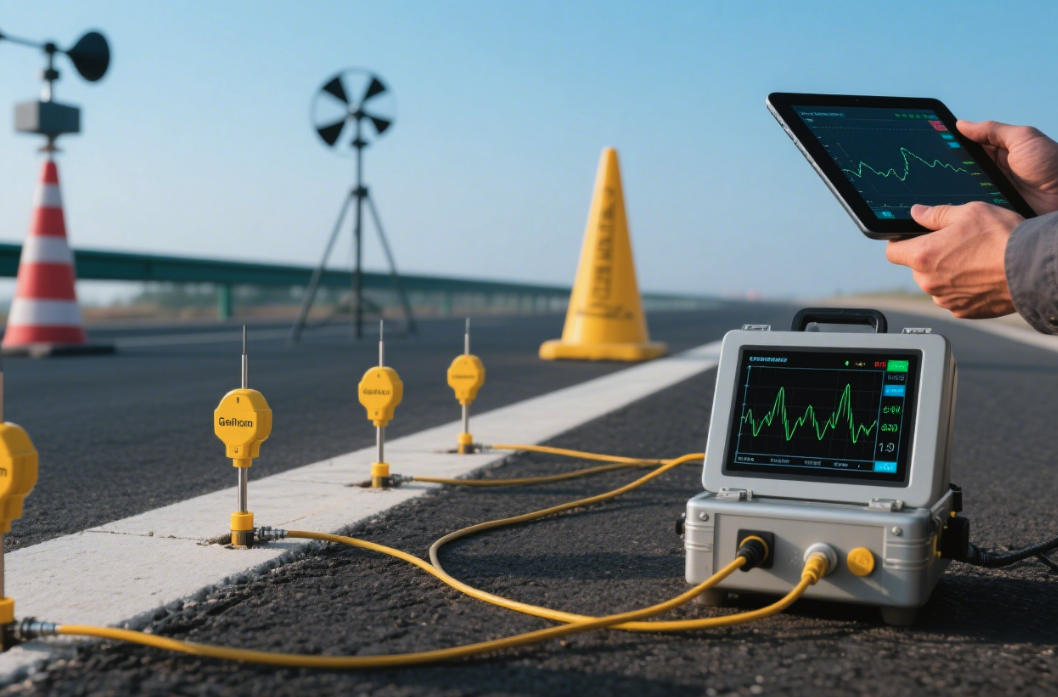

Система FWD расположена в точке тестирования на тротуаре. Нагрузочная пластина тщательно помещается в контакт с поверхностью дорожного покрытия, гарантируя, что она будет ровной и в полном контакте с тротуаром. Этот шаг имеет решающее значение для получения точных измерений отклонения.
Известный вес падает с определенной высоты, создавая переходной импульс нагрузки, который передается через нагрузочную пластину на тротуар. Высота и масса падения веса могут быть отрегулированы для моделирования различных нагрузок оси, что обеспечивает широкий диапазон сценариев тестирования.
Датчики отклонения (геофоны) измеряют отклонения поверхности, вызванные импульсом нагрузки на установленных расстояниях от центра нагрузки. Эти датчики отражают реакцию дорожного покрытия в режиме реального времени, предоставляя подробные данные о том, как тротуар деформируется под приложенной нагрузкой.
Система записывает пиковые отклонения и значения нагрузки. Эти данные имеют решающее значение для анализа структурной целостности и производительности дорожного покрытия. Множественные капли могут быть выполнены для оценки повторяемости и для понимания того, как ведет себя тротуар при разных величинах нагрузки.
Записанные данные отклонения образуют чашу отклонения, которая представляет собой графическое представление о том, как тротуар отклоняется под приложенной нагрузкой. Эта чаша отклонения дает ценную информацию о структурном поведении тротуара. Используя программное обеспечение для разговора на обратном порядке, инженеры могут оценить:
Анализируя данные отклонения, инженеры могут оценить упругие модули каждого уровня дорожного покрытия. Эта информация имеет решающее значение для понимания жесткости и несущей способности каждого слоя, что, в свою очередь, помогает в оценке общей структурной целостности тротуара.
Данные отклонения также помогают в оценке структурной мощности дорожного покрытия. Это включает в себя определение того, может ли тротуар противостоить ожидаемые дорожные нагрузки и определить любые потенциальные недостатки или области, которые могут потребовать обслуживания или реабилитации.
Анализируя данные отклонения и сравнивая их с историческими данными, инженеры могут оценить оставшийся срок службы дорожного покрытия. Эта информация неоценима для планирования графиков технического обслуживания и бюджета для будущего ремонта или замены.
Особенность | Дефлектометр падения веса (FWD) | Бенкельман Бим | Deupectometer (LWD) |
Природа | Неразрушающая динамическая нагрузка | Статическое измерение | Динамическое портативное тестирование |
Моделирование нагрузки | Имитирует движущуюся нагрузку автомобиля | Меры отскокают отклонение | Имитирует динамические нагрузки с низкой степенью. |
Измерение отклонения | Полная чаша отклонения | Прогиб с одной точкой | Прогиб с одной точкой |
Оценка модулей слоя | Да, используя спину | Нет | Ограничен |
Полевая применимость | Шоссе, аэропорты, тяжелые тротуары | Дороги с низким объемом | Небольшие области, траншеи |
Скорость испытания | Высокий | Медленный | Быстрый |
Точность | Высокий | Умеренный | Умеренный |
Тестирование FWD остается отраслевым стандартом для структурной оценки дорог с высокой точностью.
Дефектометр падения веса (FWD) широко используется для оценки способности несущей нагрузки и структурного здоровья автомагистралей и взлетно-посадочных полос. Измеряя отклонение поверхности дорожного покрытия при моделируемой нагрузке транспортного средства, FWD предоставляет критические данные об общем состоянии дорожного покрытия. Эта информация важна для определения областей, которые могут потребовать технического обслуживания или ремонта, обеспечивая, чтобы эти критические транспортные инфраструктуры могли безопасно поддерживать дорожные нагрузки, для которых они предназначены. Например, на автомагистралях FWD может обнаружить слабые места или области потенциального отказа, что позволяет своевременно вмешательства для предотвращения несчастных случаев и продлевать срок службы дорожного покрытия.
При планировании наложения FWD играет решающую роль в определении соответствующей толщины и типа необходимого наложного материала. Оценивая состояние существующего покрытия, инженеры могут рассчитать необходимую дополнительную грузоподъемность и спроектировать наложение, которое будет эффективно продлить срок службы дорожного покрытия. Данные отклонения, полученные из FWD, помогают принимать обоснованные решения о толщине и типе наложения материала, гарантируя, что новый слой обеспечит необходимую структурную поддержку без перегрузки существующего покрытия.
Контроль качества является жизненно важным аспектом строительства дорожного покрытия, а FWD является незаменимым инструментом в этой области. Он используется для оценки вновь построенных тротуаров, чтобы убедиться, что они соответствуют указанным параметрам проектирования. Измеряя отклонение тротуара под контролируемыми нагрузками, FWD может убедиться, что тротуар был построен в соответствии с необходимыми стандартами. Это помогает в определении любых отклонений от проектных спецификаций в начале процесса строительства, что позволяет своевременно исправить и обеспечить, чтобы окончательный дорожный покрытия соответствовал желаемому критериям качества и производительности.
В случаях преждевременных сбоев тротуара FWD является мощным инструментом для судебно -медицинского анализа. Он может быть использован для изучения основных причин этих сбоев путем измерения реакции дорожного покрытия на нагрузку. Данные отклонения могут выявить структурные недостатки, такие как слабые субграды, неадекватный дренаж или плохие методы строительства. Раскрывая эти проблемы на раннем этапе, инженеры могут реализовать целевые меры по ремонту и реабилитации, предотвращая дальнейшее ухудшение и продление срока службы дорожного покрытия.
FWD также широко используется в исследованиях и разработках, связанных с технологиями дорожного покрытия, структурной и реабилитационной техникой. Исследователи могут использовать FWD для изучения производительности новых материалов и конструкций в контролируемых условиях, обеспечивая ценную информацию об их долгосрочном поведении. Эти данные могут помочь в разработке более долговечных и экономически эффективных решений для дорожного покрытия, улучшив общую производительность и долговечность транспортных инфраструктур.
Во время тестирования FWD крайне важно убедиться, что испытательная область будет правильно обеспечена, чтобы избежать несчастных случаев с проходящим трафиком. Это может быть достигнуто путем настройки устройств управления движением, таких как конусы, предупреждающие знаки и барьеры для создания безопасной рабочей зоны. Кроме того, флагжеры или персонал управления движением могут потребоваться для направления движения и обеспечения безопасности как экипажа тестирования, так и пользователей дорожного движения. Обеспечение испытательной области не только предотвращает несчастные случаи, но и сводит к минимуму нарушения процесса тестирования.
Работая оборудование FWD должно выполняться исключительно обученным персоналом. Правильное обучение гарантирует, что операторы знакомы с функциями оборудования, протоколами безопасности и аварийными процедурами. Обученный персонал лучше оборудован для обработки неожиданных ситуаций и может эффективно и безопасно управлять оборудованием. Это снижает риск несчастных случаев и гарантирует, что процесс тестирования проводится в соответствии с установленными стандартами безопасности.
При работе вблизи зон дорожного движения или в потенциально опасных средах необходимо использовать соответствующее оборудование для персональной защиты (СИЗ). Это включает в себя жилеты с высокой видимостью, защитные шлемы, перчатки и защитные очки. СИЗ помогает защитить операторов от потенциальных опасностей, таких как летающий обломки, дорожные аварии и воздействие вредных материалов. Использование СИЗ не только соответствует правилам безопасности, но и повышает общую безопасность тестирования.
Следуя руководствам по оборудованию для безопасной эксплуатации и технического обслуживания является фундаментальным соображением безопасности. Руководства предоставляют подробные инструкции о том, как безопасно управлять FWD, включая надлежащую настройку, калибровку и процедуры отключения. Они также описывают требования к техническому обслуживанию, чтобы гарантировать, что оборудование остается в хорошем рабочем состоянии. Придерживание этих руководящих принципов помогает предотвратить неисправности и несчастные случаи оборудования, гарантируя, что процесс тестирования проводится безопасно и эффективно.
Ответ-дефлектрометр (FWD)-это неразрушающее устройство для тестирования дорожного покрытия, которое измеряет отклик отклонения дорожного покрытия при динамической нагрузке для моделирования нагрузки движущегося колеса. Это помогает инженерам определить конструктивное состояние тротуара, обеспечивая эффективные решения по обслуживанию и реабилитации.
Тестирование FWD имеет решающее значение для оценки несущей нагрузки и структурного здоровья тротуаров. Он предоставляет подробные данные об отклонениях дорожного покрытия, что помогает принимать обоснованные решения о техническом обслуживании, реабилитации и разработке нового дорожного покрытия. Это гарантирует, что дороги и взлетно -посадочные полосы остаются безопасными и долговечными при растущей дорожной нагрузке.
Основные компоненты системы FWD включают:
Система загрузки: создает контролируемую импульсную нагрузку, отбрасывая известный вес с предварительной высоты.
Буферная система: формирует загрузочный импульс и защищает нагрузочную пластину и датчики.
Нагрузка: круглая пластина, расположенная на поверхности тротуара, для распределения нагрузки.
Датчики отклонения (геофоны): измерьте отклонений поверхности на различных расстояниях от центра нагрузки.
Система сбора данных: записи данных импульса загрузки и отклонения.
Блок управления: настройки, мониторы и записи параметров теста и данных.
Записанные данные отклонения образуют A 'Прогибную чашу, ', которая иллюстрирует, как дорожка реагирует под нагрузкой. Используя программное обеспечение с обратной рассылкой, инженеры могут оценить упругие модули каждого уровня дорожного покрытия, структурную способность дорожного покрытия и оставшийся срок службы.
Отверой падающего веса является важным инструментом в инструментарии для оценки дорожного покрытия, который предлагает неразрушающую, точную и эффективную тестирование для оценки структурной способности дорожного покрытия. Его роль в поддержке экономически эффективного планирования технического обслуживания, оценки мощностей нагрузки и управления активами не может быть переоценена. Поскольку требования к инфраструктуре продолжают расти во всем мире, принятие передовых систем FWD поможет заинтересованным сторонам поддерживать и повысить безопасность и эффективность производительности дорожных сетей.
Nanjing T-Bota Scietech Instruments & Equipment Co., Ltd. стремится предоставлять высококачественные, продвинутые системы FWD для удовлетворения развивающихся потребностей индустрии оценки дорожного покрытия. Если вы готовы расширить возможности тестирования дорожного покрытия, свяжитесь с T-Bota сегодня, чтобы узнать, как наши решения FWD могут поддержать ваши проекты по оценке дорожного покрытия и аэропорта с точностью и надежностью.
