TBTYJ-10000
TBTSCIETECH
штат: | |
---|---|

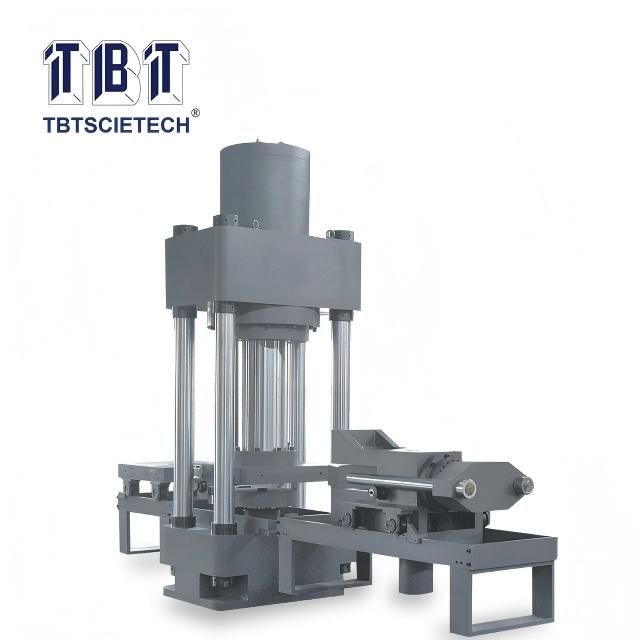

Это высокоточное оборудование для испытаний материалов, в котором используется гидравлический привод, технология электрогидравлического сервоуправления, компьютерный сбор и обработка данных, а также реализовано управление с обратной связью и автоматическое обнаружение.Его основная конструкция состоит из испытательной основной рамы, режущей рамы, рамы для измерения угла, основного источника масла (гидравлического источника питания), электрической системы управления и т. Д. Максимальное испытательное усилие составляет 10000 кН, а точность испытательной машины - уровень 1.
Он в основном используется для испытания сопротивления осевому и радиальному сжатию различных резиновых подшипников мостовых плит и бассейнов в сложных условиях сопротивления сжатию и сдвигу., Испытания на сдвиг и угловую механику;он может проверять прочность на сжатие, модуль упругости при сжатии, характеристики сцепления при сдвиге, сопротивление старению при сдвиге, коэффициент трения, угловые и другие испытания резиновых подшипников, а также может тестировать другие материалы, такие как бетон. Модуль упругости и испытание на сжатие.
Испытательная машина и принадлежности соответствуют требованиям следующих стандартов:
GB/T2611-2007 «Общие технические требования к испытательным машинам»
GB/T3159-2008 «Универсальная гидравлическая испытательная машина»
JB/T11582-2013 «Машина для испытаний на сжатие и сдвиг»
GB20688.4-2007 «Резиновый подшипник, часть 4: Обычный резиновый подшипник»
GB/T17955-2009 «Технические условия для сферических подшипников»
JT/T4-2004 'Резиновый подшипник мостовой плиты'
JT/T391-2009 'Резиновый подшипник бассейна шоссейного моста'
TB/T1893-2006 'Резиновая опора железнодорожного моста'
ТБ/Т2331-2013 'Подшипник бассейна железнодорожного моста'
TB/T3320-2013 'Шариковый подшипник железнодорожного моста'
Это высокоточное оборудование для испытаний материалов, в котором используется гидравлический привод, технология электрогидравлического сервоуправления, компьютерный сбор и обработка данных, а также реализовано управление с обратной связью и автоматическое обнаружение.Его основная конструкция состоит из испытательной основной рамы, режущей рамы, рамы для измерения угла, основного источника масла (гидравлического источника питания), электрической системы управления и т. Д. Максимальное испытательное усилие составляет 10000 кН, а точность испытательной машины - уровень 1.
Он в основном используется для испытания сопротивления осевому и радиальному сжатию различных резиновых подшипников мостовых плит и бассейнов в сложных условиях сопротивления сжатию и сдвигу., Испытания на сдвиг и угловую механику;он может проверять прочность на сжатие, модуль упругости при сжатии, характеристики сцепления при сдвиге, сопротивление старению при сдвиге, коэффициент трения, угловые и другие испытания резиновых подшипников, а также может тестировать другие материалы, такие как бетон. Модуль упругости и испытание на сжатие.
Испытательная машина и принадлежности соответствуют требованиям следующих стандартов:
GB/T2611-2007 «Общие технические требования к испытательным машинам»
GB/T3159-2008 «Универсальная гидравлическая испытательная машина»
JB/T11582-2013 «Машина для испытаний на сжатие и сдвиг»
GB20688.4-2007 «Резиновый подшипник, часть 4: Обычный резиновый подшипник»
GB/T17955-2009 «Технические условия для сферических подшипников»
JT/T4-2004 'Резиновый подшипник мостовой плиты'
JT/T391-2009 'Резиновый подшипник бассейна шоссейного моста'
TB/T1893-2006 'Резиновая опора железнодорожного моста'
ТБ/Т2331-2013 'Подшипник бассейна железнодорожного моста'
TB/T3320-2013 'Шариковый подшипник железнодорожного моста'
А. Основной блок

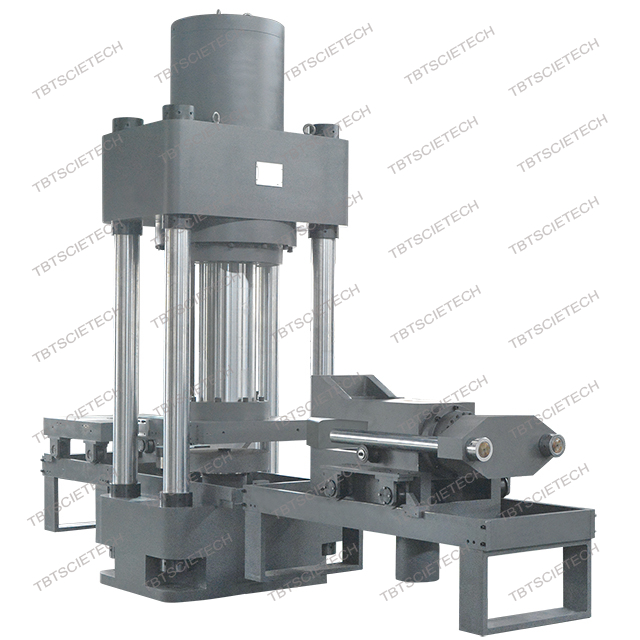

Основная часть машины представляет собой вертикальную четырехколонную рамную конструкцию, которая в основном состоит из основания, колонны, верхней балки, главного масляного цилиндра, верхней и нижней прижимной плиты, подъемного устройства нижней прижимной плиты, направляющей. , прибор для измерения деформации и т.д.
Сегментированная структура направляющей, простая установка испытательного образца.
Верхняя и нижняя прижимные плиты обладают высокой прочностью и жесткостью, что соответствует требованиям соответствующих стандартов и обеспечивает точность результатов испытаний.
Тензодатчик, установленный снизу, прост в установке, разгрузке и обслуживании.
Б. Срезная рама
Режущая часть представляет собой конструкцию рамы с плавающей силой реакции, которая в основном состоит из кронштейна направляющей, горизонтального нагрузочного цилиндра, рамы сдвига, плавающего цилиндра и устройства сопротивления рамы сдвига.
Электрическая тормозная система может перетаскивать весь комплект режущего устройства для перемещения по направляющей и оснащена разъемным соединительным устройством, которое удобно заменять горизонтальную тяговую пластину для различных целей.
Горизонтальное нагружающее устройство рамной конструкции реактивной силы легко калибруется и проверяется на горизонтальную нагрузку.
С. Угловой стеллаж
Контактная поверхность штока поршня масляного цилиндра и угловой пластины представляет собой конструкцию с шаровой головкой и шаровым седлом, а положение контактной поверхности автоматически регулируется во время испытания.
Д. Масляный шкаф
Встроенный шкаф подачи масла сервопривода, состоящий из масляного бака, серводвигателя, трехфазного асинхронного двигателя, плунжерного насоса, импортного шестеренчатого насоса, фильтра, группы клапанных пластин и т. д. Система подачи масла сервопривода имеет стабильную производительность, низкий уровень шума и источник масла шкаф Интеграция высока, площадь пола мала, а управление и наблюдение удобны.
Шкаф источника масла имеет четыре комплекта независимых комплектов масляных насосов, которые можно выбрать в соответствии с различными тестовыми элементами для работы, чтобы снизить потребление энергии и сэкономить ресурсы.
Два комплекта масляных насосов с серводвигателем реализуют осевую нагрузку основного масляного цилиндра и подачу масляного цилиндра с горизонтальной нагрузкой на раму сдвига. контроль в то же время Температура масла.
Осевая нагрузка главного масляного цилиндра использует структуру двойного управления быстрым и медленным масляными насосами, а быстрый подъем без нагрузки и автоматический подъем во время испытания обеспечиваются двумя независимыми системами подачи масла.
Э. Система управления
Система измерения и управления включает в себя компьютер, каждый датчик нагрузки, каждый датчик смещения, каждый датчик деформации, многоканальный сервоконтроллер и программное обеспечение и т. д., с высокой точностью управления и хорошей надежностью.Система измерения и управления использует высокоскоростной интерфейс Ethernet для связи с компьютером.Он имеет несколько методов управления, таких как нагрузка, смещение и отображение на экране нескольких тестовых кривых испытательной силы, смещения и деформации.Он может реализовать плавное переключение форм управления и произвольных многоканальных данных.Читать.
Тестовые данные управляются стандартной базой данных и могут быть доступны по желанию.Он может выполнять повторный анализ тестовых данных и кривых, частичное увеличение и повторное редактирование данных, может автоматически рассчитывать различные механические свойства материала и распечатывать полный отчет об испытаниях и кривую, а также может предоставлять сетевой интерфейс данных.
Система измерения и управления имеет множество функций защиты от пределов, таких как: защита от перегрузки значения силы, защита от превышения скорости силового канала, защита от ограничения гидравлического цилиндра и т. д.
Система измерения и управления может быть запрограммирована пользователем в соответствии с потребностями испытаний, такими как циклическая нагрузка, удержание испытательного усилия и т. д.
А. Основной блок
Основная часть машины представляет собой вертикальную четырехколонную рамную конструкцию, которая в основном состоит из основания, колонны, верхней балки, главного масляного цилиндра, верхней и нижней прижимной плиты, подъемного устройства нижней прижимной плиты, направляющей. , прибор для измерения деформации и т.д.
Сегментированная структура направляющей, простая установка испытательного образца.
Верхняя и нижняя прижимные плиты обладают высокой прочностью и жесткостью, что соответствует требованиям соответствующих стандартов и обеспечивает точность результатов испытаний.
Тензодатчик, установленный снизу, прост в установке, разгрузке и обслуживании.
Б. Срезная рама
Режущая часть представляет собой конструкцию рамы с плавающей силой реакции, которая в основном состоит из кронштейна направляющей, горизонтального нагрузочного цилиндра, рамы сдвига, плавающего цилиндра и устройства сопротивления рамы сдвига.
Электрическая тормозная система может перетаскивать весь комплект режущего устройства для перемещения по направляющей и оснащена разъемным соединительным устройством, которое удобно заменять горизонтальную тяговую пластину для различных целей.
Горизонтальное нагружающее устройство рамной конструкции реактивной силы легко калибруется и проверяется на горизонтальную нагрузку.
С. Угловой стеллаж
Контактная поверхность штока поршня масляного цилиндра и угловой пластины представляет собой конструкцию с шаровой головкой и шаровым седлом, а положение контактной поверхности автоматически регулируется во время испытания.
Д. Масляный шкаф
Встроенный шкаф подачи масла сервопривода, состоящий из масляного бака, серводвигателя, трехфазного асинхронного двигателя, плунжерного насоса, импортного шестеренчатого насоса, фильтра, группы клапанных пластин и т. д. Система подачи масла сервопривода имеет стабильную производительность, низкий уровень шума и источник масла шкаф Интеграция высока, площадь пола мала, а управление и наблюдение удобны.
Шкаф источника масла имеет четыре комплекта независимых комплектов масляных насосов, которые можно выбрать в соответствии с различными тестовыми элементами для работы, чтобы снизить потребление энергии и сэкономить ресурсы.
Два комплекта масляных насосов с серводвигателем реализуют осевую нагрузку основного масляного цилиндра и подачу масляного цилиндра с горизонтальной нагрузкой на раму сдвига. контроль в то же время Температура масла.
Осевая нагрузка главного масляного цилиндра использует структуру двойного управления быстрым и медленным масляными насосами, а быстрый подъем без нагрузки и автоматический подъем во время испытания обеспечиваются двумя независимыми системами подачи масла.
Э. Система управления
Система измерения и управления включает в себя компьютер, каждый датчик нагрузки, каждый датчик смещения, каждый датчик деформации, многоканальный сервоконтроллер и программное обеспечение и т. д., с высокой точностью управления и хорошей надежностью.Система измерения и управления использует высокоскоростной интерфейс Ethernet для связи с компьютером.Он имеет несколько методов управления, таких как нагрузка, смещение и отображение на экране нескольких тестовых кривых испытательной силы, смещения и деформации.Он может реализовать плавное переключение форм управления и произвольных многоканальных данных.Читать.
Тестовые данные управляются стандартной базой данных и могут быть доступны по желанию.Он может выполнять повторный анализ тестовых данных и кривых, частичное увеличение и повторное редактирование данных, может автоматически рассчитывать различные механические свойства материала и распечатывать полный отчет об испытаниях и кривую, а также может предоставлять сетевой интерфейс данных.
Система измерения и управления имеет множество функций защиты от пределов, таких как: защита от перегрузки значения силы, защита от превышения скорости силового канала, защита от ограничения гидравлического цилиндра и т. д.
Система измерения и управления может быть запрограммирована пользователем в соответствии с потребностями испытаний, такими как циклическая нагрузка, удержание испытательного усилия и т. д.
Максимальная испытательная сила | 10000кН |
Уровень точности | 1-й уровень |
Относительная погрешность индикации значения | ±1% |
Эффективный диапазон измерения | 1%-100%F·S (полный диапазон без бинов) |
Состав | четырехстоечная рама |
Способ регулировки расстояния между верхней и нижней прижимными плитами | регулировка цилиндра |
Расстояние между колоннами | 1200мм |
Расстояние между верхней и нижней прижимными плитами | 800мм |
Размер тарелки | 1050мм×1050мм |
Ход поршня главного масляного цилиндра | 800мм |
Скорость смещения поршня главного масляного цилиндра | 0-100 мм/мин |
Диапазон измерения смещения | 0-1000мм |
Диапазон измерения осевой деформации | 0-20мм |
Диапазон измерения радиальной деформации | 0-10мм |
Разрешение измерения деформации | 0,001 мм |
Внешние размеры хоста | 6000мм×1750мм×4580мм |
Размер шкафа источника масла | 1400мм×1000мм×1300мм |
Размер шкафа управления | 1100 мм×700 мм×870 мм |
Мощность всей машины | 20кВт |
Вес резервуара источника нефти | 1100 кг |
Вес шкафа управления | 300 кг |
Вес хозяина | 38000кг |
Деталь для испытаний на сдвиг | |
Горизонтальная сила сдвига | 2000 кН |
Относительная погрешность индикации значения | ±1% |
Горизонтальный ход поршня | 200мм |
Размер пластины сдвига | 1050мм×1050мм |
Скорость растяжения | 0-100 мм/мин |
Диапазон измерения смещения | 0-200мм |
Разрешение измерения смещения | 0,01 мм |
Угловой стеллаж | |
Угловая сила выброса | 1000кН |
Относительная погрешность индикации значения | ±1% |
Угол поворота поршня | 200мм |
Диапазон измерения смещения | 0-20мм |
Разрешение измерения смещения | 0,01 мм |
Максимальная испытательная сила | 10000кН |
Уровень точности | 1-й уровень |
Относительная погрешность индикации значения | ±1% |
Эффективный диапазон измерения | 1%-100%F·S (полный диапазон без бинов) |
Состав | четырехстоечная рама |
Способ регулировки расстояния между верхней и нижней прижимными плитами | регулировка цилиндра |
Расстояние между колоннами | 1200мм |
Расстояние между верхней и нижней прижимными плитами | 800мм |
Размер тарелки | 1050мм×1050мм |
Ход поршня главного масляного цилиндра | 800мм |
Скорость смещения поршня главного масляного цилиндра | 0-100 мм/мин |
Диапазон измерения смещения | 0-1000мм |
Диапазон измерения осевой деформации | 0-20мм |
Диапазон измерения радиальной деформации | 0-10мм |
Разрешение измерения деформации | 0,001 мм |
Внешние размеры хоста | 6000мм×1750мм×4580мм |
Размер шкафа источника масла | 1400мм×1000мм×1300мм |
Размер шкафа управления | 1100 мм×700 мм×870 мм |
Мощность всей машины | 20кВт |
Вес резервуара источника нефти | 1100 кг |
Вес шкафа управления | 300 кг |
Вес хозяина | 38000кг |
Деталь для испытаний на сдвиг | |
Горизонтальная сила сдвига | 2000 кН |
Относительная погрешность индикации значения | ±1% |
Горизонтальный ход поршня | 200мм |
Размер пластины сдвига | 1050мм×1050мм |
Скорость растяжения | 0-100 мм/мин |
Диапазон измерения смещения | 0-200мм |
Разрешение измерения смещения | 0,01 мм |
Угловой стеллаж | |
Угловая сила выброса | 1000кН |
Относительная погрешность индикации значения | ±1% |
Угол поворота поршня | 200мм |
Диапазон измерения смещения | 0-20мм |
Разрешение измерения смещения | 0,01 мм |
1. Загрузочная рама с цилиндр установлен нижний, с червячной передачей..................... 1 комплект
2. Шкаф управления ................................................. ................................................. 1 комплект
2.2 Масляный насос высокого давления NACHI Japan Fujikoshi......................................... ...... 1 комплект
3. Высокоточный гидравлический датчик........................................... .................................1 шт.
4. Портативный контроллер ................................................................ .............................................1 шт.
5. Линейный система измерения перемещений ...................................................... ................1 комплект
6. Комплект аксессуаров:
6.1 Натяжная зажимная кулачка для плоских (0-20 мм) ................................................. ...........1 комплект
6.2 Натяжная зажимная кулачка для круглых (φ13-φ26мм, φ26-φ40 мм)..............................по 1 комплекту
6.3 Зажимная губка сжатия (200*200 мм) ................................................. ......1 комплект
6.4.Гибочное устройство (диаметр индентора 40 мм) ................................................. ....1 комплект
7. специальное программное обеспечение для тестирования ....................................... ...........................1 комплект
8. ПК Lenovo .................................................. ................................................. ...........1 комплект
9. Принтер HP A4 ................................................. ................................................. ...1 комплект
1. Загрузочная рама с цилиндр установлен нижний, с червячной передачей..................... 1 комплект
2. Шкаф управления ................................................. ................................................. 1 комплект
2.2 Масляный насос высокого давления NACHI Japan Fujikoshi......................................... ...... 1 комплект
3. Высокоточный гидравлический датчик........................................... .................................1 шт.
4. Портативный контроллер ................................................................ .............................................1 шт.
5. Линейный система измерения перемещений ...................................................... ................1 комплект
6. Комплект аксессуаров:
6.1 Натяжная зажимная кулачка для плоских (0-20 мм) ................................................. ...........1 комплект
6.2 Натяжная зажимная кулачка для круглых (φ13-φ26мм, φ26-φ40 мм)..............................по 1 комплекту
6.3 Зажимная губка сжатия (200*200 мм) ................................................. ......1 комплект
6.4.Гибочное устройство (диаметр индентора 40 мм) ................................................. ....1 комплект
7. специальное программное обеспечение для тестирования ....................................... ...........................1 комплект
8. ПК Lenovo .................................................. ................................................. ...........1 комплект
9. Принтер HP A4 ................................................. ................................................. ...1 комплект
