TBT-GPR
TBTSCIETECH
| штат: | |
|---|---|
Приложение:

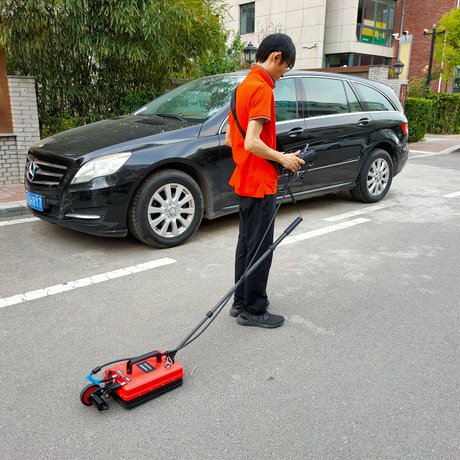

Портативный проникающий радар GPR для геологии используется для обнаружения или идентификации информации о металлических или неметальных целях в определенной глубине под землей для таких, как инженерные опросы, муниципальные трубопроводы, дороги и туннель .
1. Муниципальные трубопроводы: Определите распределение подземных металлов или неметаллических трубопроводов в процессе городского строительства.
2. Обследование инжинирирования: Определите информацию о плохих подземных геологических телах, таких как Карст, Крушение, Сломанная зона и т. Д.
3, Проверка туннеля: используется для прогнозирования туннеля, качества качества туннеля и т. Д.
4, Дорога и мост: Сделайте геологический обзор тела для процесса размещения дорог или моста. Геологический радар может обнаружить все виды тротуаров, показывающих толщину каждого слоя, но без деталей материала слоя радар отличает границу раздела разных слоев в соответствии с диэлектрической постоянной каждого слоя материалов.
Рекомендация приложения:
Антенна тип | Частота антенны | До глубины | Приложение |
Мономерная антенна | 1 ГГц | 0,5 ~ 0,8 м | Обнаружение дефектов бетона, стальной стержни и моста |
400 МГц | 1 ~ 5 м | Проверка инженерной и туннельной подкладки, обнаружение дефекта поддержанных стен | |
200 МГц | 1-10 м | Мелкий слой, инженерия, муниципальные трубопроводы, исследование окружающей среды | |
Незащитные антенны | 100 МГц | 0 ~ 30 м | Прогноз туннеля |
Приложение:
Портативный проникающий радар GPR для геологии используется для обнаружения или идентификации информации о металлических или неметальных целях в определенной глубине под землей для таких, как инженерные опросы, муниципальные трубопроводы, дороги и туннель .
1. Муниципальные трубопроводы: Определите распределение подземных металлов или неметаллических трубопроводов в процессе городского строительства.
2. Обследование инжинирирования: Определите информацию о плохих подземных геологических телах, таких как Карст, Крушение, Сломанная зона и т. Д.
3, Проверка туннеля: используется для прогнозирования туннеля, качества качества туннеля и т. Д.
4, Дорога и мост: Сделайте геологический обзор тела для процесса размещения дорог или моста. Геологический радар может обнаружить все виды тротуаров, показывающих толщину каждого слоя, но без деталей материала слоя радар отличает границу раздела разных слоев в соответствии с диэлектрической постоянной каждого слоя материалов.
Рекомендация приложения:
Антенна тип | Частота антенны | До глубины | Приложение |
Мономерная антенна | 1 ГГц | 0,5 ~ 0,8 м | Обнаружение дефектов бетона, стальной стержни и моста |
400 МГц | 1 ~ 5 м | Проверка инженерной и туннельной подкладки, обнаружение дефекта поддержанных стен | |
200 МГц | 1-10 м | Мелкий слой, инженерия, муниципальные трубопроводы, исследование окружающей среды | |
Незащитные антенны | 100 МГц | 0 ~ 30 м | Прогноз туннеля |
Параметры производительности:
Модель | Геологический радар серии TBT-GPR |
Частота антенны | 100 МГц/200 МГц/400 МГц/1 ГГц/2 ГГц |
Частота отбора проб | 0,2-100 ГГц регулируется |
Диапазон временных окон | 1ns ~ 200000, непрерывный регулируемый |
Точки выборки | 512 ~ 8192 Образец точки/сканирования, необязательно |
Скорость сканирования | 6 ~ 480 сканирование/сек, необязательно |
Конверсия A/D. | 24 -битный |
Непрерывное рабочее время | ≥ 8 часов |
Потребляемая мощность всей машины | <6 в |
Минимальный интервал выборки | ＜ 2ps |
Измеренный режим | Измерение по точке, триггер расстояния, непрерывное измерение три вида измерения методов |
Режим отображения | Псевдо цвет, сложенная форма волны или серого |
Рабочая температура | -30 ℃～+70 ℃ |
Рабочее напряжение | 11-15V DC |
Беспроводное расстояние передачи данных | Более 50 м |
Проводные коммуникации | Ethernet, 100 Мбит / с |
Масса | ≤ 5 кг |
Относительная служба:
Обеспечивает многопараметрическую проверку поляризации, индуцированной спектром для аномалии обнаружения на определенной глубине.
В области геологии получение точных и подробных данных об условиях подповерхностных условий необходимо для принятия решений в различных приложениях. Будь то геологические исследования, разведку полезных ископаемых, экологические оценки или строительные проекты, профессионалы полагаются на надежные технологии, чтобы понять, что лежит под поверхностью. Портативный проникающий радар GPR Ground для геологии представляет собой сложный инструмент, который обеспечивает высококачественную, в реальном времени визуализацию подземных структур, позволяющее экспертам исследовать и анализировать геологические образования без необходимости интрузивных методов, таких как бурение или копание.
Портативный проникновение GPR Ground Ground для геологии специально предназначен для легкого, простых в использовании и способных предоставлять точные данные даже в самых сложных условиях. Оснащенный передовой радиолокационной технологией, она обеспечивает высокую глубину проникновения и четкую визуализацию, что делает его бесценным инструментом для геологов, инженеров, ученых -экологи и других специалистов в этой области.
Параметры производительности:
Модель | Геологический радар серии TBT-GPR |
Частота антенны | 100 МГц/200 МГц/400 МГц/1 ГГц/2 ГГц |
Частота отбора проб | 0,2-100 ГГц регулируется |
Диапазон временных окон | 1ns ~ 200000, непрерывный регулируемый |
Точки выборки | 512 ~ 8192 Образец точки/сканирования, необязательно |
Скорость сканирования | 6 ~ 480 сканирование/сек, необязательно |
Конверсия A/D. | 24 -битный |
Непрерывное рабочее время | ≥ 8 часов |
Потребляемая мощность всей машины | <6 в |
Минимальный интервал выборки | ＜ 2ps |
Измеренный режим | Измерение по точке, триггер расстояния, непрерывное измерение три вида измерения методов |
Режим отображения | Псевдо цвет, сложенная форма волны или серого |
Рабочая температура | -30 ℃～+70 ℃ |
Рабочее напряжение | 11-15V DC |
Беспроводное расстояние передачи данных | Более 50 м |
Проводные коммуникации | Ethernet, 100 Мбит / с |
Масса | ≤ 5 кг |
Относительная служба:
Обеспечивает многопараметрическую проверку поляризации, индуцированной спектром для аномалии обнаружения на определенной глубине.
В области геологии получение точных и подробных данных об условиях подповерхностных условий необходимо для принятия решений в различных приложениях. Будь то геологические исследования, разведку полезных ископаемых, экологические оценки или строительные проекты, профессионалы полагаются на надежные технологии, чтобы понять, что лежит под поверхностью. Портативный проникающий радар GPR Ground для геологии представляет собой сложный инструмент, который обеспечивает высококачественную, в реальном времени визуализацию подземных структур, позволяющее экспертам исследовать и анализировать геологические образования без необходимости интрузивных методов, таких как бурение или копание.
Портативный проникновение GPR Ground Ground для геологии специально предназначен для легкого, простых в использовании и способных предоставлять точные данные даже в самых сложных условиях. Оснащенный передовой радиолокационной технологией, она обеспечивает высокую глубину проникновения и четкую визуализацию, что делает его бесценным инструментом для геологов, инженеров, ученых -экологи и других специалистов в этой области.
Основные особенности:
1, Дополнительные многополосные антенны допускают широкий диапазон приложений. Эта система сбора радара может быть сформирована в качестве диверсифицированного частотного центра через несколько групп передачи и приема антенн , оснащенных одной системой, она может приобретать до 8 групп частот одновременно. Например, двухчастотный радар для обнаружения трубопровода может быть оснащен двумя антеннами 400 м+200 м, которые могут получить неглубокую информацию с высоким разрешением и глубокую информацию с низким разрешением при одном приобретении.
2, Интегрированный компактный дизайн All-in-One, легкий вес 23 кг (50 фунтов) и прочные, атмосферные материалы предлагают удобный и легко устремленный радар , которым можно управлять практически в любой местности, могут быть собраны на месте за 2 минуты и быстро демонтируются для легкого хранения и транспортировки.
3, модульная конструкция позволяет легко обслуживать и ремонтировать.
4, выдающаяся производительность местоположения с хорошим разрешением до 1 мм, сбором и дисплеем в реальном времени . Мощное ядро DSP позволяет подповерхностной карте отображения в реальном времени на высококонтрастном ЖК-дисплее, интегрированный цифровой цвет и усиление усиления максимизирует качество местоположения. Расширенная цифровая фильтрация устраняет нежелательные сигналы и обеспечивает большую точность.
5, уникальный режим расположения активируется просто путем отмены корзины, которая обеспечивает точный снимок подземных условий с курсором, указывает на глубину и расположение похороненной утилиты.
6, Работа проста, ЖК -дисплей с клавиатурой и меню, простым для пользователя, чтобы получить доступ к ядру DSP. Запись изображений с одним касанием помогает легко хранить данные, изображения могут быть сохранены на флэш-картах и скопированы на ПК через сторонние карты.
7, интерфейс Flashcard позволяет обновлять прошивку радара после ее доступности.
8, Встроенная батарея супер-пропускной способности предоставляет длительное время автономной работы.
Основные особенности:
1, Дополнительные многополосные антенны допускают широкий диапазон приложений. Эта система сбора радара может быть сформирована в качестве диверсифицированного частотного центра через несколько групп передачи и приема антенн , оснащенных одной системой, она может приобретать до 8 групп частот одновременно. Например, двухчастотный радар для обнаружения трубопровода может быть оснащен двумя антеннами 400 м+200 м, которые могут получить неглубокую информацию с высоким разрешением и глубокую информацию с низким разрешением при одном приобретении.
2, Интегрированный компактный дизайн All-in-One, легкий вес 23 кг (50 фунтов) и прочные, атмосферные материалы предлагают удобный и легко устремленный радар , которым можно управлять практически в любой местности, могут быть собраны на месте за 2 минуты и быстро демонтируются для легкого хранения и транспортировки.
3, модульная конструкция позволяет легко обслуживать и ремонтировать.
4, выдающаяся производительность местоположения с хорошим разрешением до 1 мм, сбором и дисплеем в реальном времени . Мощное ядро DSP позволяет подповерхностной карте отображения в реальном времени на высококонтрастном ЖК-дисплее, интегрированный цифровой цвет и усиление усиления максимизирует качество местоположения. Расширенная цифровая фильтрация устраняет нежелательные сигналы и обеспечивает большую точность.
5, уникальный режим расположения активируется просто путем отмены корзины, которая обеспечивает точный снимок подземных условий с курсором, указывает на глубину и расположение похороненной утилиты.
6, Работа проста, ЖК -дисплей с клавиатурой и меню, простым для пользователя, чтобы получить доступ к ядру DSP. Запись изображений с одним касанием помогает легко хранить данные, изображения могут быть сохранены на флэш-картах и скопированы на ПК через сторонние карты.
7, интерфейс Flashcard позволяет обновлять прошивку радара после ее доступности.
8, Встроенная батарея супер-пропускной способности предоставляет длительное время автономной работы.
Программные приложения:
1, Режим отображения: цветовой рендеринг в режиме реального времени, сканирование ряда цветов/серого, с переменной областью/дисплеем формы сигнала, может использоваться в режиме линейного сканирования 256A источник цвета, чтобы указать амплитуду и полярность сигнала.
2, Радарные пакеты обогащают применение системы, в дополнение к оснащению специального программного обеспечения для обработки данных радиолокационных данных, пользователь может выбрать программный модуль для выполнения обработки данных на ПК.
Модули, доступные как:
2.1 Программное обеспечение автоматического отслеживания поверхностного уровня шоссе: специально используется для обнаружения шоссе, автоматически удаление помех.
2.2.
3, Структурное сканирование инструментарий: 3-мерный профиль глубины, перспектива армирования сетки, позиционирование трубопровода, отверстия для здания, трещины.
4, Программное обеспечение для анализа структуры: Дисплей позиционного положения стальных полос, позиционирование муниципального распределения трубопроводов.
5, Программное обеспечение для анализа мостовой конструкции и анализ Rust: Программное обеспечение для анализа и коррозионных суждений.
Программные приложения:
1, Режим отображения: цветовой рендеринг в режиме реального времени, сканирование ряда цветов/серого, с переменной областью/дисплеем формы сигнала, может использоваться в режиме линейного сканирования 256A источник цвета, чтобы указать амплитуду и полярность сигнала.
2, Радарные пакеты обогащают применение системы, в дополнение к оснащению специального программного обеспечения для обработки данных радиолокационных данных, пользователь может выбрать программный модуль для выполнения обработки данных на ПК.
Модули, доступные как:
2.1 Программное обеспечение автоматического отслеживания поверхностного уровня шоссе: специально используется для обнаружения шоссе, автоматически удаление помех.
2.2.
3, Структурное сканирование инструментарий: 3-мерный профиль глубины, перспектива армирования сетки, позиционирование трубопровода, отверстия для здания, трещины.
4, Программное обеспечение для анализа структуры: Дисплей позиционного положения стальных полос, позиционирование муниципального распределения трубопроводов.
5, Программное обеспечение для анализа мостовой конструкции и анализ Rust: Программное обеспечение для анализа и коррозионных суждений.
Конфигурация: (Стандарт включает антенну и исключает компьютер)
Элемент | Qtty | Единица | Описание | |
1 | Радар, интегрированный с антенной | 1 | единица | включая упаковочную коробку, компоненты приемопередатчиков |
2 | Программное обеспечение для приобретения и анализа в реальном времени | 1 | набор | без блокировки |
3 | Перезаряжаемая батарея | 1 | набор | может работать непрерывно в течение более 8 часов |
4 | зарядное устройство | 1 | набор | может заряжаться быстро и медленно заряжать |
5 | Руководство по продукту | 1 | копия | |
6 | Профессиональное программное обеспечение для обработки данных | 1 | набор | с электронной собакой |
7 | измерительные колеса | 1 | набор | включен в цитату |
8 | Профессиональная тележка | 1 | ПК | включен в цитату |
9 | Дополнительный компьютер | Исключено в цитате |
Система может проникать до глубины до 30 метров, в зависимости от таких факторов, как тип почвы и настройки частоты. Для более глубокого проникновения система использует более низкие частоты, что может предлагать меньше разрешения, но большую глубину.
Да, система разработана с интуитивно понятным интерфейсом, который облегчает работу как для начинающих, так и опытных пользователей. Он включает в себя простые элементы управления, визуализацию данных в реальном времени и удобный дисплей, что делает его доступным даже для тех, кто новичок в технологии GPR.
Да, система создана для выдержания сложных сред. Благодаря водонепроницаемому рейтингу IP65 и прочной конструкции, он выполняет надежно даже под дождем, пылью и другими суровыми условиями.
Система оснащена долгосрочной перезаряжающей батареей, которая может работать в течение нескольких часов, что делает ее подходящей для расширенного использования поля без необходимости частой перезарядки.
Портативный проникающий радар GPR Ground для геологии используется в различных применениях, включая разведку полезных ископаемых, археологические исследования, исследования подземных вод, обнаружение разломов и оценки окружающей среды. Это универсальный инструмент для геологов, инженеров и ученых -экологов.
Конфигурация: (Стандарт включает антенну и исключает компьютер)
Элемент | Qtty | Единица | Описание | |
1 | Радар, интегрированный с антенной | 1 | единица | включая упаковочную коробку, компоненты приемопередатчиков |
2 | Программное обеспечение для приобретения и анализа в реальном времени | 1 | набор | без блокировки |
3 | Перезаряжаемая батарея | 1 | набор | может работать непрерывно в течение более 8 часов |
4 | зарядное устройство | 1 | набор | может заряжаться быстро и медленно заряжать |
5 | Руководство по продукту | 1 | копия | |
6 | Профессиональное программное обеспечение для обработки данных | 1 | набор | с электронной собакой |
7 | измерительные колеса | 1 | набор | включен в цитату |
8 | Профессиональная тележка | 1 | ПК | включен в цитату |
9 | Дополнительный компьютер | Исключено в цитате |
Система может проникать до глубины до 30 метров, в зависимости от таких факторов, как тип почвы и настройки частоты. Для более глубокого проникновения система использует более низкие частоты, что может предлагать меньше разрешения, но большую глубину.
Да, система разработана с интуитивно понятным интерфейсом, который облегчает работу как для начинающих, так и опытных пользователей. Он включает в себя простые элементы управления, визуализацию данных в реальном времени и удобный дисплей, что делает его доступным даже для тех, кто новичок в технологии GPR.
Да, система создана для выдержания сложных сред. Благодаря водонепроницаемому рейтингу IP65 и прочной конструкции, он выполняет надежно даже под дождем, пылью и другими суровыми условиями.
Система оснащена долгосрочной перезаряжающей батареей, которая может работать в течение нескольких часов, что делает ее подходящей для расширенного использования поля без необходимости частой перезарядки.
Портативный проникающий радар GPR Ground для геологии используется в различных применениях, включая разведку полезных ископаемых, археологические исследования, исследования подземных вод, обнаружение разломов и оценки окружающей среды. Это универсальный инструмент для геологов, инженеров и ученых -экологов.
