TBTGPR-20
TBTSCIETECH
| штат: | |
|---|---|
Заземляющий радар TBTGPR Series - это универсальная система GPR, предлагающая различные обнаруженные комбинации для применения на шоссе, дорогах, туннельном строительстве, мощении, зданиях, мостах, охране воды, муниципалитетах или военных.

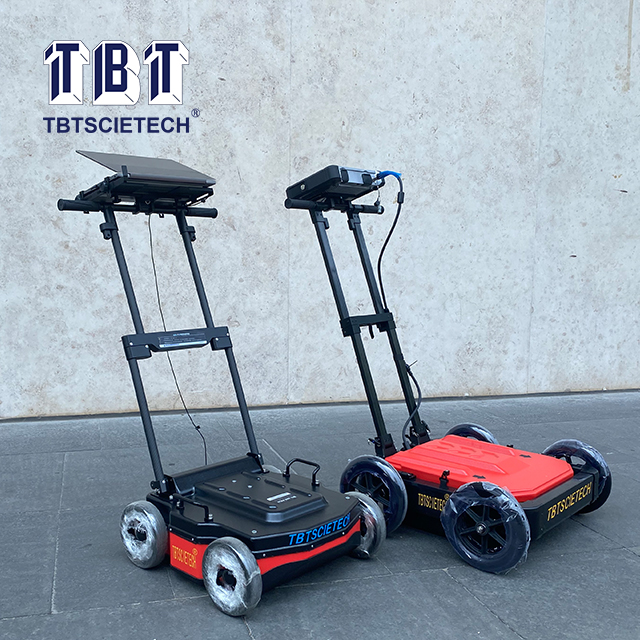

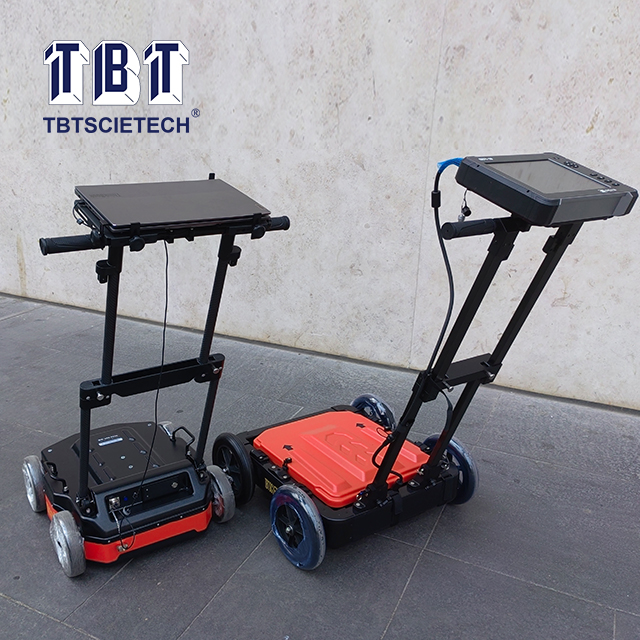

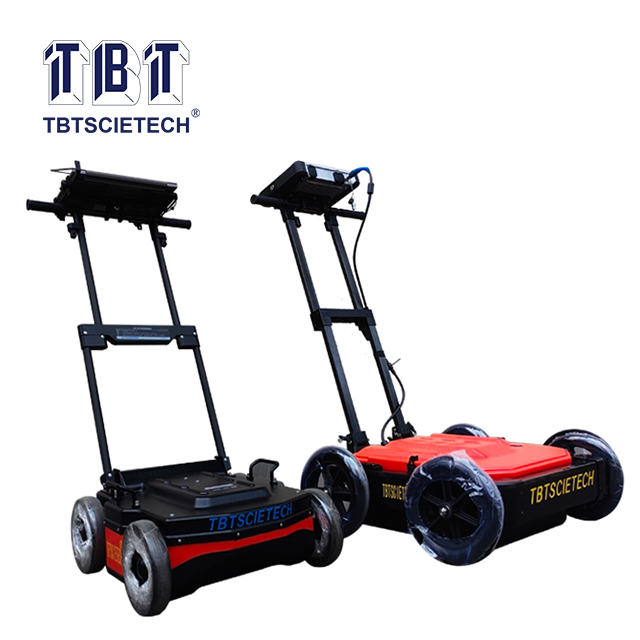

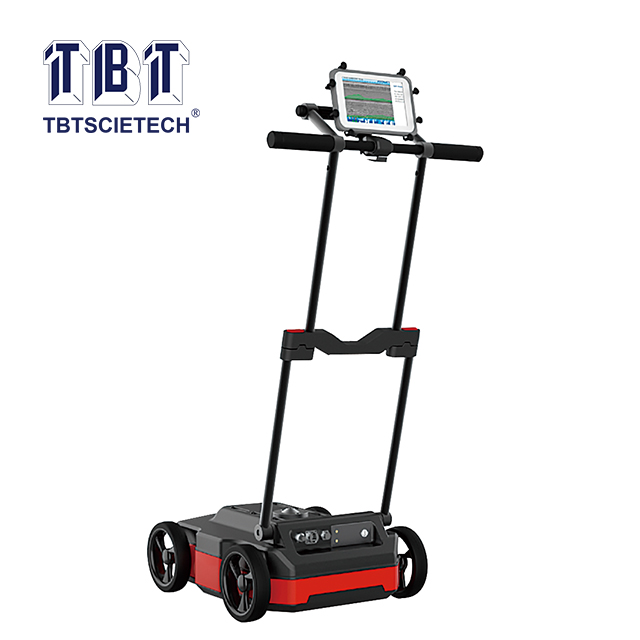

TBTGPR-20-это портативная тележка, которая особенно для обнаружения труб, которая оборудована антенной 200 МГц и 600 МГц, чтобы сделать обнаружение более точным.
Заземляющий радар TBTGPR Series - это универсальная система GPR, предлагающая различные обнаруженные комбинации для применения на шоссе, дорогах, туннельном строительстве, мощении, зданиях, мостах, охране воды, муниципалитетах или военных.
TBTGPR-20-это портативная тележка, которая особенно для обнаружения труб, которая оборудована антенной 200 МГц и 600 МГц, чтобы сделать обнаружение более точным.
Радар TBTGPR-20 использует высокочастотные электромагнитные (EM) волны (от низкой до высокой частоты) для получения информации о подземных поверхностях. TBTGPR обнаруживает изменения в свойствах EM (диэлектрическая диэлектрическая проницаемость, проводимость и магнитная проницаемость), которые в геологической обстановке являются функцией материала почвы и породы, содержания воды и объемной плотности. Данные обычно получаются с использованием антенн, расположенных на поверхности земли или в скважине или в воздухе. Передающая антенна излучает EM -волны, которые распространяются в подземном месте и отражаются из границ, в которых существуют контрасты свойств EM. Приемная антенна GPR записывает отраженные волны в выбираемом временном диапазоне. Глубины для отражающих интерфейсов рассчитываются из времени прибытия в данных GPR, если скорость распространения EM в подповерхностной или измерена.
Радар TBTGPR-20 использует высокочастотные электромагнитные (EM) волны (от низкой до высокой частоты) для получения информации о подземных поверхностях. TBTGPR обнаруживает изменения в свойствах EM (диэлектрическая диэлектрическая проницаемость, проводимость и магнитная проницаемость), которые в геологической обстановке являются функцией материала почвы и породы, содержания воды и объемной плотности. Данные обычно получаются с использованием антенн, расположенных на поверхности земли или в скважине или в воздухе. Передающая антенна излучает EM -волны, которые распространяются в подземном месте и отражаются из границ, в которых существуют контрасты свойств EM. Приемная антенна GPR записывает отраженные волны в выбираемом временном диапазоне. Глубины для отражающих интерфейсов рассчитываются из времени прибытия в данных GPR, если скорость распространения EM в подповерхностной или измерена.
Контроллер GPR | Двойной канал контроллер |
Совместимая антенна | Антенны серии TBTGPR |
Рабочий канал | 2 каналы |
Власть потребность | 40 Вт |
Биты АЦП | 16 бит |
Максимальная скорость сканирования | 512 сканирование/с (номер точек выборки составляет 512) |
Номер точек выборки | 256, 512, 1024, 2048, 4096, 8192 |
Максимальная частота передачи | 800 кГц |
Сбор режимов | Режим времени, режим расстояния и режим измерения точек |
Диапазон временного окна | 1 ~ 8000NS |
Диапазон усиления | -10db ~ 160db |
Функции обработки в реальном времени | Коррекция нулевого отклонения, фильтрация FIR, фильтрация IIR, удаление фона, среднее значение между способами, надпись данных |
Контроллер GPR | Двойной канал контроллер |
Совместимая антенна | Антенны серии TBTGPR |
Рабочий канал | 2 каналы |
Власть потребность | 40 Вт |
Биты АЦП | 16 бит |
Максимальная скорость сканирования | 512 сканирование/с (номер точек выборки составляет 512) |
Номер точек выборки | 256, 512, 1024, 2048, 4096, 8192 |
Максимальная частота передачи | 800 кГц |
Сбор режимов | Режим времени, режим расстояния и режим измерения точек |
Диапазон временного окна | 1 ~ 8000NS |
Диапазон усиления | -10db ~ 160db |
Функции обработки в реальном времени | Коррекция нулевого отклонения, фильтрация FIR, фильтрация IIR, удаление фона, среднее значение между способами, надпись данных |

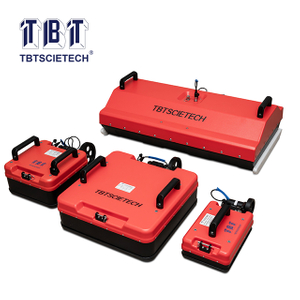

Типы антенн | Центральная частота | Ширина пульса | Диапазон глубины | Ссылка глубина | Приложения антенны |
Связанная антенна | 200 МГц | 5NS | 1 ~ 6 м |
4 м
| |
600 МГц | 1,6NS | 0 ~ 3M | 1,5 м | Обнаружение заболеваний дорожного полоса, инвертирование качества проверки, обнаружение полезностей, консервативность воды и инженерия гидроэнергетики, Геологическая служба | |
Важное примечание: Проникающая глубина антенны тесно связана с проводимостью среды, чем выше проводимость, тем меньше глубина проникновения антенны. Глубина проникновения резко упадет во влажную глину. Вышеупомянутая глубина проникает в абсолютном состоянии теоротического значения. | |||||
Типы антенн | Центральная частота | Ширина пульса | Диапазон глубины | Ссылка глубина | Приложения антенны |
Связанная антенна | 200 МГц | 5NS | 1 ~ 6 м |
4 м
| |
600 МГц | 1,6NS | 0 ~ 3M | 1,5 м | Обнаружение заболеваний дорожного полоса, инвертирование качества проверки, обнаружение полезностей, консервативность воды и инженерия гидроэнергетики, Геологическая служба | |
Важное примечание: Проникающая глубина антенны тесно связана с проводимостью среды, чем выше проводимость, тем меньше глубина проникновения антенны. Глубина проникновения резко упадет во влажную глину. Вышеупомянутая глубина проникает в абсолютном состоянии теоротического значения. | |||||
А. Основное устройство
Б. Контроллер
C. Антенна*2pcs
D. Cart
E. Кабель

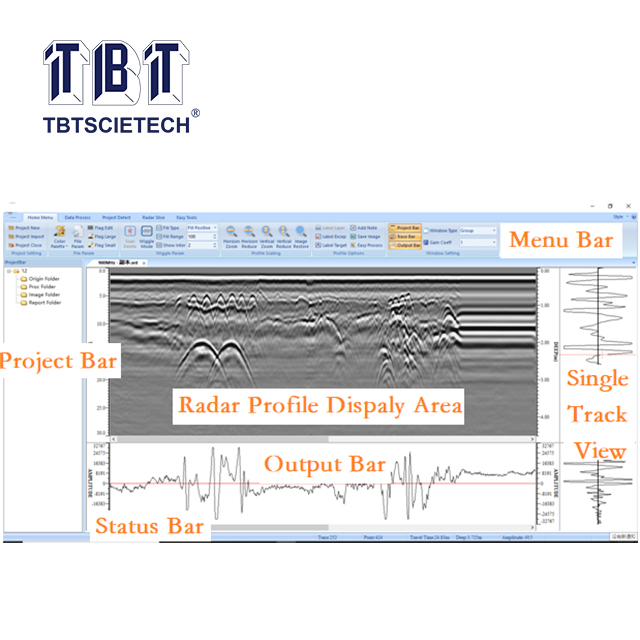

F.Software (получение и анализ данных)
G.Instruction Manual
А. Основное устройство
Б. Контроллер
C. Антенна*2pcs
D. Cart
E. Кабель
F.Software (получение и анализ данных)
G.Instruction Manual
