Серия TBTGPR
TBTSCIETECH
| штат: | |
|---|---|
Радар серии TBTGPR использует высокочастотные электромагнитные (EM) волны (от низкой до высокой частоты) для получения информации о подземных поверхностях. TBTGPR обнаруживает изменения в свойствах EM (диэлектрическая диэлектрическая проницаемость, проводимость и магнитная проницаемость), которые в геологической обстановке являются функцией материала почвы и породы, содержания воды и объемной плотности. Данные обычно получаются с использованием антенн, расположенных на поверхности земли или в скважине или в воздухе. Передающая антенна излучает EM -волны, которые распространяются в подземном месте и отражаются из границ, в которых существуют контрасты свойств EM. Приемная антенна GPR записывает отраженные волны в выбираемом временном диапазоне. Глубины для отражающих интерфейсов рассчитываются из времени прибытия в данных GPR, если скорость распространения EM в подповерхностной или измерена.
Радар серии TBTGPR использует высокочастотные электромагнитные (EM) волны (от низкой до высокой частоты) для получения информации о подземных поверхностях. TBTGPR обнаруживает изменения в свойствах EM (диэлектрическая диэлектрическая проницаемость, проводимость и магнитная проницаемость), которые в геологической обстановке являются функцией материала почвы и породы, содержания воды и объемной плотности. Данные обычно получаются с использованием антенн, расположенных на поверхности земли или в скважине или в воздухе. Передающая антенна излучает EM -волны, которые распространяются в подземном месте и отражаются из границ, в которых существуют контрасты свойств EM. Приемная антенна GPR записывает отраженные волны в выбираемом временном диапазоне. Глубины для отражающих интерфейсов рассчитываются из времени прибытия в данных GPR, если скорость распространения EM в подповерхностной или измерена.
Контроллер GPR | DUAL CANLERLER CONTROLLER (макс. До 8 каналов) |
Рабочий канал | 2 канала (оборудование с ноутбуком) |
Биты АЦП | 16 бит |
Максимальная скорость сканирования | 512 сканирование/с (номер точек выборки составляет 512) |
Номер точек выборки | 256, 512, 1024, 2048, 4096, 8192 |
Максимальная частота передачи | 800 кГц |
Сбор режимов | Режим времени, режим расстояния и режим измерения точек |
Диапазон временного окна | 1 ~ 8000NS |
Диапазон усиления | -10db ~ 160db |
Функции обработки в реальном времени | Коррекция нулевого отклонения, фильтрация FIR, фильтрация IIR, удаление фона, среднее значение между способами, надпись данных |

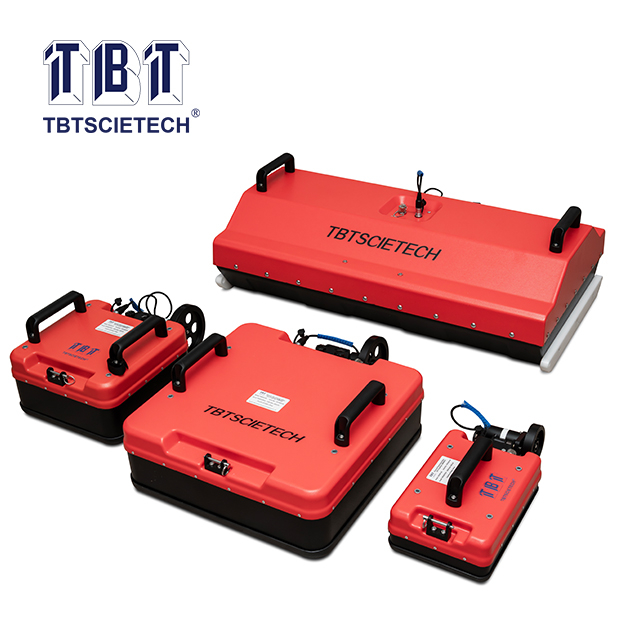

Типы антенн | Центральная частота | Ширина пульса | Диапазон глубины | Ссылка глубина | Приложения антенны |
Экранированная земля антенна | 2500 МГц | 0,4NS | 0,1 ~ 0,3м | 0,2м | Структура здания, слои дорожного покрытия, мостовое инженерия |
1600 МГц | 0,6NS | 0,2 ~ 0,5 м | 0,4м | Структура здания, слои дорожного покрытия, проверка дефектов моста | |

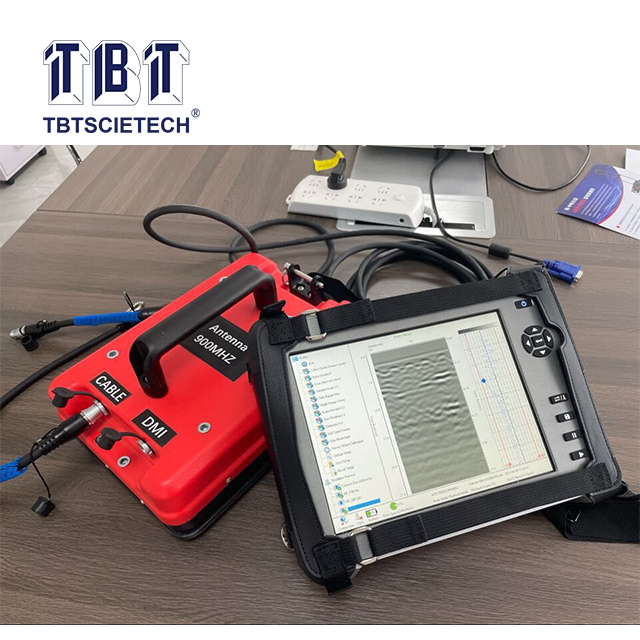

900 МГц | 1,1NS | 0,5 ~ 1,5 м | 0,7м | Туннельная подкладка/качество инспекции, осмотр дорожных полос. | |
400 МГц | 2,5NS | 1 ~ 4 м | 2,5 м | Туннельная подкладка/качество инспекции качества, обнаружение заболеваний дорожного полоса, обнаружение коммунальных услуг, консервация воды и инженерное обнаружение гидроэнергетики | |
200 МГц | 5NS | 1 ~ 6 м | 4 м | Обнаружение заболеваний дорожного полоса, инвертирование качества проверки, обнаружение полезностей, консервативность воды и инженерия гидроэнергетики, Геологическая служба | |
100 МГц | 10NS | 1 ~ 30 м | 15 м | Предварительный прогноз для обследования геологии туннеля, обследования минералов, консервации воды и инженерного обнаружения гидроэнергетики | |
Незащитная антенна | 35 МГц | 2.9ns | 1 ~ 40 м | 30 м | Геологическое обследование, обследование минералов, исследование источника воды, исследование замороженных почв и обследование толщины льда/снега. |

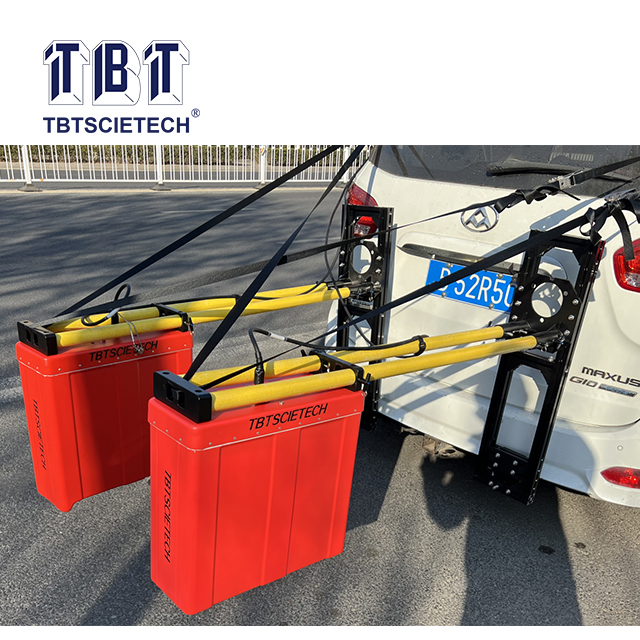

Воздушная антенна рога | 2000 МГц | 0,5NS | 0,1 ~ 0,5 м | 0,3м | Обнаружение толщины слоев тротуара на скорости шоссе |
1500 МГц | 0,7NS | 0,2 ~ 0,7 м | 0,5 м | Обнаружение толщины слоев покрытия и стабилизированное обнаружение толщины слоя на скорости шоссе | |
Важное примечание: Проникающая глубина антенны тесно связана с проводимостью среды, чем выше проводимость, тем меньше глубина проникновения антенны. Глубина проникновения резко упадет во влажную глину. Вышеупомянутая глубина проникновения находится в абсолютном состоянии теоротического значения; | |||||
Контроллер GPR | DUAL CANLERLER CONTROLLER (макс. До 8 каналов) |
Рабочий канал | 2 канала (оборудование с ноутбуком) |
Биты АЦП | 16 бит |
Максимальная скорость сканирования | 512 сканирование/с (номер точек выборки составляет 512) |
Номер точек выборки | 256, 512, 1024, 2048, 4096, 8192 |
Максимальная частота передачи | 800 кГц |
Сбор режимов | Режим времени, режим расстояния и режим измерения точек |
Диапазон временного окна | 1 ~ 8000NS |
Диапазон усиления | -10db ~ 160db |
Функции обработки в реальном времени | Коррекция нулевого отклонения, фильтрация FIR, фильтрация IIR, удаление фона, среднее значение между способами, надпись данных |
Типы антенн | Центральная частота | Ширина пульса | Диапазон глубины | Ссылка глубина | Приложения антенны |
Экранированная земля антенна | 2500 МГц | 0,4NS | 0,1 ~ 0,3м | 0,2м | Структура здания, слои дорожного покрытия, мостовое инженерия |
1600 МГц | 0,6NS | 0,2 ~ 0,5 м | 0,4м | Структура здания, слои дорожного покрытия, проверка дефектов моста | |
900 МГц | 1,1NS | 0,5 ~ 1,5 м | 0,7м | Туннельная подкладка/качество инспекции, осмотр дорожных полос. | |
400 МГц | 2,5NS | 1 ~ 4 м | 2,5 м | Туннельная подкладка/качество инспекции качества, обнаружение заболеваний дорожного полоса, обнаружение коммунальных услуг, консервация воды и инженерное обнаружение гидроэнергетики | |
200 МГц | 5NS | 1 ~ 6 м | 4 м | Обнаружение заболеваний дорожного полоса, инвертирование качества проверки, обнаружение полезностей, консервативность воды и инженерия гидроэнергетики, Геологическая служба | |
100 МГц | 10NS | 1 ~ 30 м | 15 м | Предварительный прогноз для обследования геологии туннеля, обследования минералов, консервации воды и инженерного обнаружения гидроэнергетики | |
Незащитная антенна | 35 МГц | 2.9ns | 1 ~ 40 м | 30 м | Геологическое обследование, обследование минералов, исследование источника воды, исследование замороженных почв и обследование толщины льда/снега. |
Воздушная антенна рога | 2000 МГц | 0,5NS | 0,1 ~ 0,5 м | 0,3м | Обнаружение толщины слоев тротуара на скорости шоссе |
1500 МГц | 0,7NS | 0,2 ~ 0,7 м | 0,5 м | Обнаружение толщины слоев покрытия и стабилизированное обнаружение толщины слоя на скорости шоссе | |
Важное примечание: Проникающая глубина антенны тесно связана с проводимостью среды, чем выше проводимость, тем меньше глубина проникновения антенны. Глубина проникновения резко упадет во влажную глину. Вышеупомянутая глубина проникновения находится в абсолютном состоянии теоротического значения; | |||||
