Крупные инфраструктурные проекты требуют картографирования недр с высоким разрешением, чтобы предотвратить удары инженерных сетей и обеспечить структурную целостность. Традиционные инструменты локализации неэффективны, когда вам нужно обследовать мили шоссе или обширные взлетно-посадочные полосы аэропортов. Геолокационный радар обеспечивает наземный геофизический метод с самым высоким разрешением, превращая невидимые подземные зоны в полезные данные. Выбор неправильного оборудования приводит к серьезным эксплуатационным рискам. Развертывание небольшого подразделения для масштабного проекта строительства автомагистрали создает серьезные узкие места. И наоборот, использование массивного массива для ограниченной городской территории приводит к напрасным затратам на логистику и серьезным проблемам с маневренностью.
Выбор между системой георадаров и портативным георадаром меняет ход выполнения проекта. Это решение зависит от доступности сайта, требуемой плотности данных, скорости сбора и вашей способности выполнять сложную постобработку. Мы устраним технические различия между этими двумя подходами к оптимизации полевых операций.
Масштаб развертывания: портативные георадарные устройства оптимизированы для быстрого развертывания, разметки в реальном времени и работы в ограниченном пространстве, тогда как системы георадарных массивов предназначены для высокоскоростного и крупномасштабного сбора данных.
Разрешение и вывод данных. Массивы предоставляют плотные многоканальные данные для настоящего трехмерного моделирования недр; портативные устройства обычно полагаются на одно- или двухчастотные 2D-радарограммы, требующие ручной интерполяции сетки для получения 3D-изображений.
Операционный рабочий процесс: портативные системы позволяют немедленно принимать решения на месте. Системы массивов требуют значительной постобработки обученными техническими специалистами с использованием специализированного программного обеспечения.
Стоимость и эффективность. Хотя георадарная система требует значительно более высоких первоначальных инвестиций, она значительно сокращает время полевых работ на обширных объектах по сравнению с традиционными методами с толкательной тележкой.
Оглавление
Оценка оборудования георадара требует тщательного аудита требований проекта, прежде чем какое-либо оборудование окажется в негодности. Различные исследования недр требуют совершенно разных методологий сбора данных. При определении местоположения инженерных сетей основное внимание уделяется определению конкретного линейного расположения и глубины залегания труб или кабелей. Осмотр дорожного покрытия требует непрерывных данных с высоким разрешением для измерения толщины слоя и обнаружения подповерхностных пустот. Археологическое картирование требует тщательной сетки высокой плотности для выявления тонких нарушений почвы и погребенных структур.
Проведение надлежащего аудита сайта включает в себя несколько обязательных шагов, позволяющих убедиться в том, что вы используете правильную технологию:
Определите основную цель недр, отметив ожидаемую глубину и состав материала.
Оцените общую площадь съемки в квадратных футах или погонных милях, чтобы рассчитать необходимые полевые часы.
Определите препятствия на поверхности, условия дорожного движения и неровности местности, которые могут препятствовать движению.
Определите необходимый формат результатов: от физических меток поля до полностью интегрированных моделей 3D CAD.
Оцените состояние почвы, особенно ищите глину с высокой проводимостью или насыщенную среду, которая ослабляет сигналы радара.
Ограничения на месте в значительной степени определяют выбор оборудования. Физическая среда накладывает строгие ограничения на то, какое оборудование может работать в рамках проекта. Большой поток транспортных средств на межгосударственных автомагистралях делает исследования медленно движущихся пешеходов опасными и сложными с точки зрения логистики. Большую роль играет неровность местности. Очень неровный грунт, густая растительность или крутые насыпи ограничивают использование буксируемых транспортных средств систем. Внутренняя среда представляет свои собственные проблемы. Для сканирования бетонных плит внутри действующих коммерческих зданий требуется компактное оборудование, способное перемещаться по узким коридорам, дверным проемам и несущим колоннам, не нарушая повседневную работу.
Требования к результату определяют необходимую плотность данных и возможности обработки. Многие проекты локализованных раскопок просто требуют нанесения разметки краской на землю. Выездные специалисты интерпретируют данные в режиме реального времени и физически отмечают расположение инженерных сетей на поверхности. Проектирование современной инфраструктуры часто требует комплексной интеграции 3D CAD или BIM. Эти расширенные результаты требуют плотных наборов данных с географической привязкой, преобразованных в точные трехмерные облака точек. Сопоставление выходных возможностей оборудования с конечным результатом обеспечивает успех проекта.
Портативные системы представляют собой отраслевой стандарт для локализованных исследований недр. В эту категорию входят традиционные тележки с толкателями и небольшие портативные устройства. Архитектура системы обычно опирается на одно- или двухчастотные конфигурации антенн. На толкательных тележках обычно размещаются антенны в диапазоне от 250 МГц до 1000 МГц. Это обеспечивает баланс между глубиной проникновения и целевым разрешением. Небольшие портативные устройства используют гораздо более высокие частоты, часто от 1000 до 3000 МГц. Эти высокочастотные портативные устройства обеспечивают исключительное разрешение для сканирования бетона и обнаружения арматуры. Они страдают от серьезных ограничений по глубине по сравнению с полноразмерными толкающими тележками.
Оперативная гибкость является основным преимуществом портативного георадара . Эти устройства обеспечивают быструю настройку. Вы можете перейти от транспортного средства к активному сканированию менее чем за десять минут. Их компактная площадь обеспечивает исключительную маневренность в тесных городских условиях, на переполненных тротуарах и сложных промышленных объектах. Один оператор может легко транспортировать, собирать и развертывать оборудование. Вам не понадобится специализированный буксирный транспорт или тяжелая подъемная техника. Благодаря такой гибкости портативные системы очень быстро реагируют на запросы на экстренную разметку коммунальных услуг.
Механика толкающей тележки основана на энкодерном колесе, которое запускает радиолокационные импульсы в зависимости от пройденного расстояния, а не времени. Это обеспечивает последовательный сбор данных независимо от скорости ходьбы оператора. Возможности интерпретации в режиме реального времени позволяют операторам принимать немедленные решения на месте. Когда антенна перемещается по поверхности, блок управления отображает данные о времени двустороннего перемещения в виде непрерывной двухмерной радиолокационной диаграммы. Квалифицированные специалисты анализируют эти гиперболические отражения на лету. Точная оценка глубины требует калибровки скорости волн на месте. Операторы достигают этого, сопоставляя форму гиперболы с известными диэлектрическими проницаемостями или калибруя по цели известной глубины. Эта немедленная калибровка скорости позволяет техническим специалистам предоставлять точные показания глубины для разметки участка до начала раскопок.
Несмотря на свою универсальность, портативные устройства обладают присущими им ограничениями при применении к крупномасштабному картографированию. Создание 3D-карт с помощью одноканального портативного устройства требует весьма трудоемкого ручного сканирования сетки. Операторы должны физически проложить перпендикулярные линии сетки и толкать тележку точно по каждому разрезу. Толкание тележки по пересеченной местности в течение восьми часов подвергает оператора значительной физической нагрузке. Более того, эта методология создает огромный риск пространственного сглаживания. Если расстояние между линиями сетки превышает размер объекта недр, инженерные коммуникации или пустоты могут легко попасть между траекториями сканирования. Они остаются совершенно незамеченными. Ручная интерполяция сетки по своей сути медленна и подвержена человеческим ошибкам на больших площадях.

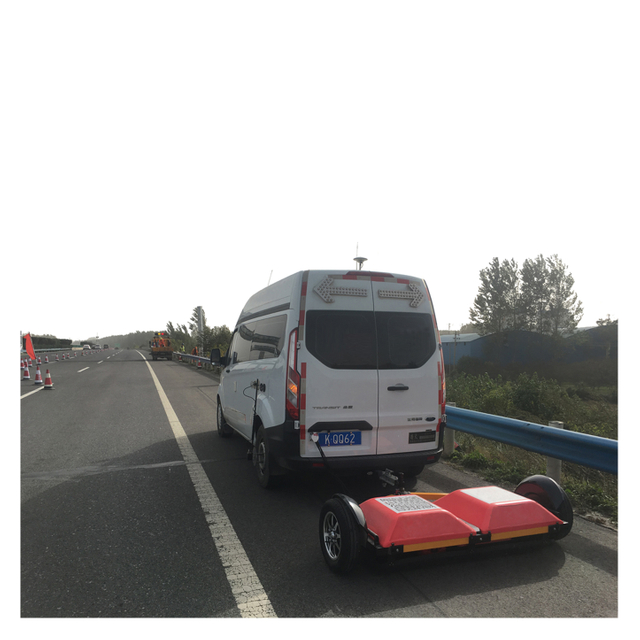

Система GPR представляет собой огромный скачок в технологии сбора данных о недрах. Эти системы используют буксируемую транспортным средством многоканальную архитектуру. Вместо одной антенны решетка содержит десятки близко расположенных антенных элементов в одном жестком корпусе. В этих конфигурациях часто используется технология непрерывного излучения со ступенчатой частотой (SFCW). Вместо того, чтобы выдавать одиночный широкий импульс, SFCW непрерывно перемещается по широкому диапазону частот. Массив передает эти сигналы на широкую физическую территорию. Он одновременно фиксирует огромный объем данных о недрах. Эта архитектура превращает сбор данных из линейного процесса в широкий и масштабный метод сбора данных.
Высокоскоростной сбор данных фундаментально меняет подходы к исследованию крупных инфраструктурных проектов. Системы массивов могут быть развернуты на стандартных скоростях шоссе. Эта возможность устраняет необходимость в масштабном перекрытии полос движения, установке блокпостов и мерах по регулированию интенсивного движения. Обследование миль автомагистралей между штатами или обширных взлетно-посадочных полос аэропортов становится вопросом часов, а не недель. Сведение к минимуму нарушений дорожного движения значительно повышает безопасность как для съемочной группы, так и для широкой публики. Возможность собирать данные со скоростью движения транспорта дает огромные эксплуатационные преимущества транспортным отделам и крупным инжиниринговым фирмам.
Истинная плотность 3D-данных отличает массивные системы от традиционных портативных устройств. Поскольку элементы антенны расположены на расстоянии нескольких сантиметров друг от друга, система захватывает непрерывную трехмерную полосу обзора с высоким разрешением за один проход. Такой плотный сбор данных устраняет риски пространственного искажения, связанные с ручным сканированием сетки. Полученный набор данных обеспечивает превосходное горизонтальное и вертикальное разрешение. Аналитики могут разрезать объем 3D-данных на определенные интервалы глубины. Это позволяет с беспрецедентной четкостью выявить сложные инженерные сети, структурные аномалии и геологические вариации. Чтобы добиться этого, массивы в значительной степени полагаются на позиционирование на расстоянии менее сантиметра. Они напрямую интегрируются с сетями RTK GPS или роботизированными тахеометрами для географической привязки каждого импульса радара.
Системы массивов имеют определенные ограничения. Их огромное физическое присутствие требует доступа транспортных средств и чистых, беспрепятственных путей. Они не могут ориентироваться в сильно ограниченных городских пространствах, узких пешеходных переходах или внутри зданий. Жесткий корпус массива требует относительно плоских поверхностей для обеспечения надлежащего сцепления с землей. Сильно неровная местность, глубокие колеи или густая растительность могут серьезно ухудшить качество данных или физически повредить оборудование. Эти системы специально созданы для открытых и доступных сред. Им приходится сталкиваться с трудностями в условиях ограниченной или пересеченной топографии.
Показатели собираемости существенно различаются в зависимости от двух методологий. Портативное устройство со скоростью ходьбы обычно покрывает примерно 2–3 мили линейного сканирования в день. Это предполагает идеальные условия и минимальные препятствия на поверхности. Этот медленный темп идеально подходит для прокладки локальных траншей или разметки перекрестков. В отличие от этого, массивная система, установленная на автомобиле, собирает данные со скоростью, превышающей 50 миль в час. Операторы могут исследовать сотни миль полос за одно развертывание.
Операционная метрика | Портативный георадар | Система массива GPR |
|---|---|---|
Средняя скорость сбора | От 1 до 3 миль в час (темп ходьбы) | От 15 до 60 миль в час (буксируемый автомобиль) |
Потенциал ежедневного покрытия | От 2 до 5 погонных миль | От 50 до 200+ погонных миль |
Требуется контроль дорожного движения | Высокий (закрытие полос движения, сигнализаторы) | Минимальный (перемещается вместе с транспортным потоком) |
Плотность данных на выходе | От низкого до среднего (2D-линии) | Сверхвысокая (непрерывная 3D-прокладка) |
Интеграция позиционирования | Базовый GPS или локальная сетка | RTK GPS или роботизированный тахеометр |
Эта огромная разница в скорости сбора напрямую влияет на сроки проекта. При крупномасштабном картировании инженерных коммуникаций на обширной военной базе или комплексном обследовании настила моста в сети автомагистралей ручное сканирование приводит к неприемлемым задержкам. Система массивов сжимает этап сбора данных. Инженерные группы приступают к проектированию и анализу на гораздо более ранних стадиях жизненного цикла проекта. Мобилизация буксируемого транспортного средства для обследования парковки площадью в четверть акра остается крайне неэффективной и ненужной.
Выбор частоты антенны диктует фундаментальный компромисс между глубиной проникновения и пространственным разрешением. Более низкие частоты проникают глубже в землю, но им не хватает разрешения для обнаружения небольших целей. Более высокие частоты обеспечивают кристально чистое разрешение для неглубоких целей, но быстро затухают в почве. Зона Френеля требует, чтобы зона действия радара расширялась по мере прохождения сигнала глубже, что естественным образом снижает разрешение на глубине. Портативные системы обычно заставляют операторов выбирать одну частоту для съемки. В качестве альтернативы они выполняют несколько проходов с разными антеннами для сбора как поверхностных, так и глубоких данных.
Системы массивов преодолевают это ограничение за счет одновременного использования нескольких частот или технологии ступенчатой частоты. Массив отображает как неглубокие сети арматурных стержней, так и глубокие инженерные сети за один проход без ущерба для разрешения на любой глубине. Обе системы требуют точной калибровки скорости для обеспечения точных измерений глубины. Массивы часто собирают достаточно перекрывающихся данных, чтобы позволить программному обеспечению автоматически рассчитывать скорости волн в различных почвенных условиях. Портативные системы в значительной степени полагаются на ручную установку гиперболы оператором в полевых условиях.
Физическое размещение оборудования определяет, где оно может быть развернуто. Системы с толкающими тележками отлично подходят для пешеходных зон, узких тротуаров и внутренних помещений зданий. Вы можете легко поднимать их через бордюры, маневрировать вокруг припаркованных автомобилей и проталкивать через стандартные коммерческие дверные проемы. Такая высокая степень маневренности делает их незаменимыми для обнаружения городских инженерных сетей и сканирования бетонных конструкций.
Логистика развертывания системы массива значительно сложнее. Эти системы требуют специальных буксирных установок. Это включает в себя индивидуальные сцепные устройства, специализированное монтажное оборудование и модификации подвески для тяжелых условий эксплуатации буксирного автомобиля. Перевезти их в багажнике стандартного седана нельзя. Требования к транспортным средствам ограничивают развертывание массивов зонами с развитыми дорогами или сильно наклоненными поверхностями. Если проект требует сканирования за зданием, через благоустроенную насыпь или внутри объекта, система массива совершенно не подходит.
Оценка приобретения оборудования требует анализа масштаба развертывания с точки зрения долгосрочной эксплуатационной эффективности. Стандартные портативные устройства представляют собой высокодоступный уровень оборудования. Их оптимизированная архитектура позволяет организациям одновременно оснащать несколько полевых бригад. Это максимизирует географический охват для локализованных ежедневных диспетчерских операций. Многоканальные массивы требуют более тщательного распределения ресурсов. Сложность размещения десятков антенн, интеграции высокоскоростных систем позиционирования и синхронизации огромных потоков данных требует значительных затрат логистических ресурсов.
Организации должны оценивать развертывание исключительно на основе экономии труда и эффективности работы на местах. Выделение тяжелого первоначального оборудования для массивной системы компенсируется резким сокращением рабочего времени, необходимого для крупных проектов. Обследование шоссе, для которого может потребоваться бригада из четырех человек, работающая в течение трех недель с толкающими тележками, может быть выполнено бригадой из двух человек за одну ночь с помощью буксируемого транспортного средства. Для инжиниринговых компаний, постоянно выигрывающих крупномасштабные инфраструктурные контракты, такое масштабное сокращение рабочей силы на местах быстро оправдывает выделение оборудования.
После сбора данных рабочий процесс существенно меняется. Портативный рабочий процесс в значительной степени ориентирован на интерпретацию в реальном времени. Для стандартного поиска утилит потребности в постобработке минимальны или вообще отсутствуют. Техник размечает землю, составляет базовый отчет о поле, и работа завершена. Этот оптимизированный рабочий процесс требует минимальной поддержки со стороны офиса. Полевые бригады быстро перемещаются с одного объекта на другой.
Рабочий процесс системы массивов работает по совершенно другой парадигме. Эти системы генерируют огромные объемы необработанных данных, которые невозможно полностью интерпретировать в режиме реального времени. Это требует передового программного обеспечения для 3D-обработки и высокопроизводительного вычислительного оборудования. Рабочий процесс переходит от работы на местах к анализу данных в офисе. Обученные геофизики или аналитики данных должны выполнить строгую последовательность обработки. Сюда входит коррекция нулевого времени, удаление фона, полосовая фильтрация, миграция и преобразование времени в глубину. Они фильтруют, переносят и интерпретируют трехмерные облака точек для извлечения полезных результатов CAD или BIM. Организации, развертывающие массивы, должны выделять значительные ресурсы на лицензирование программного обеспечения, хранение данных и специализированный персонал.
Развертывание современного геофизического оборудования сопряжено с определенными рисками внедрения, которыми необходимо активно управлять.
Недостаток навыков оператора: переход от интерпретации двумерных гиперболических отражений на портативном экране к обработке сложных трехмерных массивов облаков точек требует специальной подготовки в области геофизики. Выездные специалисты, которые преуспевают в разметке на тележках, могут столкнуться с трудностями при расширенной миграции программного обеспечения и анализе срезов. Инвестируйте значительные средства в программы обучения, предоставляемые поставщиками. Наймите специализированных офисных аналитиков данных для выполнения сложного рабочего процесса обработки.
Ограничения окружающей среды: Обе системы строго подчиняются законам физики. Почвы с высокой проводимостью, такие как насыщенные тяжелые глины, быстро ослабляют радиолокационные сигналы. Это делает как портативные, так и массивные системы неэффективными на глубине. Прежде чем развертывать дорогостоящие системы массивов, проведите тесты на проводимость почвы или просмотрите геологические карты. Всегда дополняйте радиолокационные исследования электромагнитными локаторами, чтобы обеспечить комплексное обнаружение объектов в плохих почвенных условиях.
Перегрузка данных: многоканальные системы массивов генерируют файлы огромных размеров. Они часто накапливают сотни гигабайт за одну смену. Этот объем данных может легко перегрузить стандартную ИТ-инфраструктуру, вызывая серьезные проблемы в передаче и хранении данных. Перед развертыванием установите надежные протоколы управления данными. Используйте высокоскоростные твердотельные накопители для передачи данных в полевых условиях. Внедряйте безопасные решения для сетевого хранения данных. Убедитесь, что офисные рабочие станции обладают необходимой оперативной памятью и вычислительной мощностью для обработки огромных объемов трехмерных данных.
Проведите аудит исторических данных проекта, чтобы определить точный процент крупномасштабных картографических работ по сравнению с локализованными разметками инженерных сетей.
Оцените свою текущую внутреннюю ИТ-инфраструктуру, чтобы убедиться, что она способна удовлетворить огромные требования к хранению и обработке 3D-данных.
Запросите комплексную демонстрацию обеих систем на известном испытательном полигоне, чтобы напрямую сравнить выходные данные и сложность рабочего процесса.
Разработайте стратегию гибридного развертывания, используя системы массивов для картографирования макроуровня и портативные устройства для локализованной проверки аномалий.
Для организаций, оценивающих профессиональное испытательное и геодезическое оборудование для инфраструктурных проектов, TBT предлагает решения по оборудованию, предназначенные для поддержки ряда инженерных и испытательных приложений. Имея опыт обслуживания инфраструктурных и инженерных проектов, TBT может помочь клиентам оценить подходящие решения по оборудованию на основе конкретных требований к испытаниям, проектной среды и эксплуатационных потребностей.
О: Максимальная глубина полностью зависит от проводимости почвы и частоты антенны. Портативные антенны более низкой частоты могут проникать на глубину до 15 футов в идеальных, резистивных почвах. Системы решеток, использующие технологию ступенчатой частоты, обеспечивают аналогичное или немного более глубокое проникновение, сохраняя при этом высокое разрешение для неглубоких целей. Обе системы терпят неудачу на небольших глубинах в высокопроводящей глине.
О: Небольшие портативные системы используют очень высокие частоты, обычно от 1000 до 3000 МГц. Поскольку высокочастотные сигналы быстро затухают, их эффективный диапазон глубины обычно ограничивается от 12 до 24 дюймов. Они специально разработаны для сканирования бетонных плит с высоким разрешением для обнаружения арматуры, кабелей после натяжения и неглубоких трубопроводов.
О: Да, массивные системы отлично подходят для картирования инженерных сетей. Однако они крайне неэффективны для простых одноточечных разметок коммунальных услуг. Массивы лучше всего использовать, когда для инженерного проектирования требуется комплексная 3D-карта всех недр на большой территории, а не разметка одной линии траншеи.
Ответ: Установленные на транспортных средствах массивы собирают данные в геометрической прогрессии быстрее, чем тележки с толкателями. Пешеходный оператор может преодолеть от 2 до 3 погонных миль за полный день. Массив, буксируемый за автомобилем, собирает плотные трехмерные данные на скоростях шоссе, легко преодолевая от 50 до 100 миль по полосам движения за одну смену без перекрытия полос.
А: Да. В отличие от портативных устройств, которые позволяют интерпретировать 2D-изображения на экране в режиме реального времени, матричные системы генерируют огромные объемы 3D-данных. Вы должны использовать специализированное программное обеспечение, зависящее от поставщика, или расширенное программное обеспечение для геофизической обработки для фильтрации, миграции и интерпретации данных в практичные трехмерные облака точек или модели САПР.
О: Да, портативные системы могут создавать 3D-карты, но этот процесс весьма трудоемкий. Операторы должны вручную перемещать тележку по точной, плотно расположенной перпендикулярной сетке. Затем программное обеспечение интерполирует эти 2D-срезы в 3D-объем. Этот ручной метод медленный и сопряжен с более высоким риском пропуска целей.
Ответ: Обе системы основаны на электромагнитных волнах, что делает их очень чувствительными к условиям почвы. Проводящие почвы, такие как влажная глина, поглощают радиолокационный сигнал, серьезно ограничивая глубину проникновения. Точное измерение глубины в любой системе требует точной калибровки скорости волны для учета конкретных диэлектрических свойств почвы на участке.
