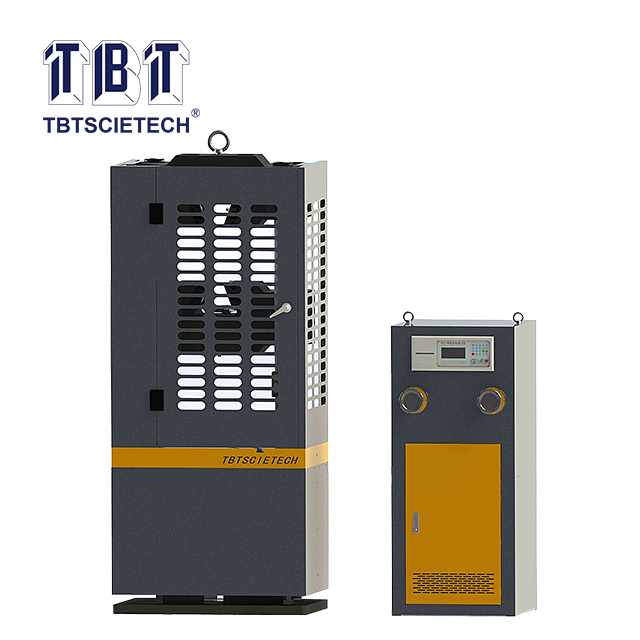

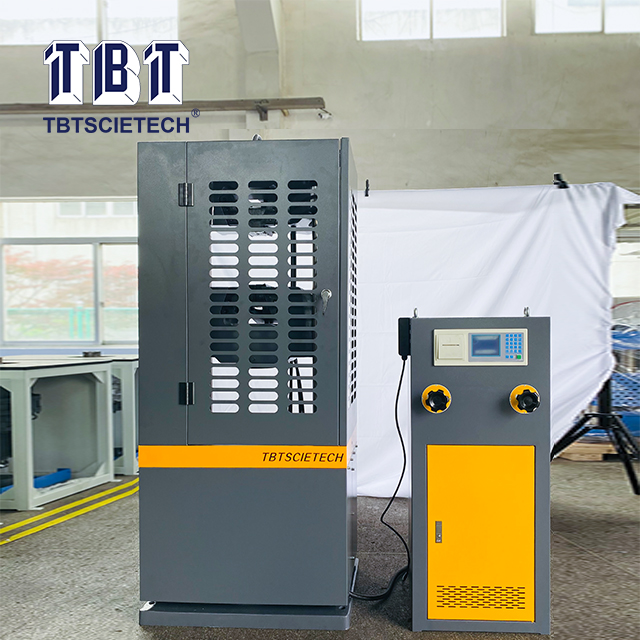

Серия TBTUTM-B
TBTSCIETECH
| TBTUTM-100B: | |
|---|---|
| TBTUTM-300B: | |
| TBTUTM-600B: | |
| TBTUTM-1000B: | |
| штат: | |
Описание
Этот UTM в основном предназначен для испытаний на растяжение металлических образцов, испытаний на сжатие и изгиб, а также для испытаний на сжатие неметаллических материалов, таких как бетон и камень. Если имеются соответствующие приспособления, их можно использовать для различных испытаний в лабораториях заводов, фабрик, колледжей и соответствующих исследовательских подразделений.
Он оснащен гидравлической нагрузкой, электронным измерением силы, отображением нагрузки, смещения и скорости нагрузки, сохранением пикового значения силы, защитой от перегрузки и защитой данных испытаний при временном отключении электропитания. Данные испытаний могут быть обработаны автоматически и распечатаны.
Функции
1. Вся нагрузка без делителя, производительность выше.
2. Гидравлическая система с высококачественными гидравлическими компонентами обеспечивает долгосрочную и стабильную работу системы.
3. С перегрузкой, ограничением и другими функциями защиты, безопасными и надежными.
4. Вверх и вниз балка образует пространство растяжения, нижняя балка и испытательный стенд образуют пространство сжатия, чтобы облегчить выполнение различных испытаний.
Спецификация
Модель | ТБТУТМ-100Б | ТБТУТМ-300Б | ТБТУТМ-600Б | ТБТУТМ-1000Б |
Макс. Емкость (кН) | 100 | 300 | 600 | 1000 |
Диапазон | 4–100 % полной шкалы (полный диапазон, без редуктора) | |||
Точность чтения | 1 класс | |||
Ошибка | ± 1% | |||
Номер столбца | 4 | 4 | 4 | 6 |
Ширина между двумя столбцами | 345 | 430 | 515 | 510 |
Макс. пространство для растяжения ( мм) | 500 | 600 | 600 | 600 |
Максимальное пространство сжатия (мм) | 500 | 600 | 600 | 600 |
Расстояние испытаний изгиба между двумя точками (мм) | 100-270 | 100-350 | 100-400 | 100-400 |
Круглый диаметр зажима (мм) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
Плоская толщина зажима (мм) | 0-15 | 0-15 | 0-15 | 0-40 |
Ход (мм) | 150 | 200 | ||
Поршни повышаются быстрее (мм/мин ) | 100 | 80 | ||
Скорость подъема луча (мм/мин) | 310 | 250 | 250 | 310 |
Относительная ошибка чтения перемещения | ± 1% | |||
Моторная емкость (кВт) | 2 | 2.5 | ||
Основное измерение единицы (мм) | 665 × 490 × 1600 | 740 × 460 × 1900 | 850 × 560 × 2000 | 960 × 620 × 2100 |
Размер шкафа нефти (мм) | 540×540×1300 | |||
Вес основного блока | 600 | 1200 | 1750 | 2200 |
Вес шкафа источника масла | 210 | |||
1. Рабочая температура: 10 ~ 35C
2. Относительная влажность: менее 80%.
3. Источник питания: 220 В переменного тока или 380 В переменного тока.
4. Машину следует размещать в чистом месте, вдали от вибрации, коррозии и магнитных полей.
Товарная накладная
Товарная накладная
A-1. Основное устройство
А-2. Управляющий шкаф
A-3. Компьютер, принтер
A-4. Руководство по эксплуатации, сертификат калибровки
A-5. Пакет аксессуаров
A-5 аксессуаров пакет
а Челюсть для круглого образца D20 ~ 40/D40 ~ 60 мм (4 шт в каждом размере)
беременный Челюсть для образца пластин D- ~ 40 мм (4 шт.
в Сжатие пластина D150 мм *1pc
дюймовый Шарикообразная пластина D150 мм *1Set
эн. Испытательное устройство изгиба (без изгиба)
фон Якорный болт и гайка M24 x 300 мм*4sets
г. Масляная трубка (13AIIx1,2/13AIIx1,4, по 2 шт. каждого размера)
час Резиновый шланг (3000 мм для верхней челюсти /2500 мм для нижней челюсти, по 2шт каждого размера)
я. Переходная пластиковая трубка
Дж. Супрамолий
к. Уплотнительное кольцо (Φ8x1,9, 8 шт.)
Уплотнительное кольцо (Φ14x2,4, 4 шт.)
