Разрушение дорожного покрытия несет в себе огромные финансовые и структурные риски для муниципалитетов и частных подрядчиков. Резкое падение температуры, тяжелые транспортные нагрузки и старение окружающей среды постоянно воздействуют на дорожное покрытие. Эти факторы непосредственно приводят к преждевременному образованию колеи, структурной усталости и поперечному термическому растрескиванию. Такие сбои вызывают серьезные нарушения дорожного движения и вынуждают дорожные службы прибегать к экстренному ремонту. Часто эти дефекты возникают из-за неправильного содержания асфальтового связующего или плохих реологических свойств самого жидкого асфальта.
Лаборатории по испытанию материалов и менеджеры по обеспечению/контролю качества ежедневно сталкиваются с определенными проблемами. Они должны точно определить характеристики горячей асфальтобетонной смеси (HMA), чтобы получить правильный состав смеси. Перед началом укладки эта конструкция должна соответствовать строгим спецификациям Министерства транспорта (DOT) и Superpave. Вам необходимо точное и надежное оборудование для проверки этих материалов на заводе и в лаборатории. Тестер асфальтового вяжущего служит основной категорией оборудования именно для этой цели. Лаборатории используют эти специализированные устройства для ежедневного контроля качества во время производства и расширенного судебно-медицинского анализа разрушенных дорожных покрытий.
Основное применение: Тестеры асфальтового вяжущего используются в первую очередь для определения точного содержания вяжущего в смесях HMA и для измерения механических и реологических свойств вяжущего в различных условиях окружающей среды.
Соответствие не подлежит обсуждению: выбор оборудования должен строго соответствовать действующим стандартам испытаний AASHTO и ASTM (например, Superpave Performance Grading), чтобы гарантировать достоверность данных для государственных и федеральных проектов.
Разнообразие оборудования. Этот термин охватывает множество специализированных устройств, включая печи для зажигания, реометры динамического сдвига (DSR) и реометры с изгибающими балками (BBR), каждое из которых служит на отдельном этапе определения характеристик связующего и проверки конструкции смеси.
Оглавление
Измерение точного процентного содержания асфальтового вяжущего в смеси абсолютно необходимо для долговечности дорожного покрытия. Содержание связующего напрямую влияет на конечную плотность покрытия, его долговечность, целевые воздушные пустоты и работоспособность конструкции для бригады укладчиков. Если смесь содержит слишком много связующего, она становится слишком пластичной и подвержена образованию колеи при движении тяжелых грузовиков. Если вяжущего не хватает, покрытие становится хрупким и преждевременно трескается при стандартных нагрузках. Современные лаборатории в значительной степени полагаются на тестер асфальтового вяжущего для точной проверки этих процентных концентраций.
Исторически сложилось так, что технические специалисты использовали методы химической экстракции растворителями, включающие опасные химические вещества, такие как трихлорэтилен (ТХЭ). Сегодня промышленность почти полностью перешла на современные методы зажигания. Печи с зажиганием полностью сжигают связующее при экстремальных температурах, обычно около 538 градусов по Цельсию. Они измеряют результирующую потерю массы, чтобы определить точный процент связующего. Этот процесс оставляет голый агрегат нетронутым. Затем технические специалисты просеивают оставшийся материал, чтобы оценить градацию заполнителя. Этот подход к тестированию без растворителей значительно повышает безопасность лаборатории за счет удаления токсичных паров. Это также обеспечивает строгое соблюдение экологических требований за счет исключения дорогостоящей утилизации опасных химических отходов.
Асфальтовое вяжущее ведет себя по-разному при разных температурах. При испытаниях измеряются такие свойства, как вязкость, эластичность и устойчивость к деформации. Система Superpave Performance Grading (PG) использует эти свойства, чтобы помочь выбрать вяжущее для различных климатических условий.
Связующим, используемым в холодном климате, необходима достаточная гибкость, чтобы противостоять растрескиванию, тогда как связующим, используемым в жарком климате, необходима хорошая устойчивость к образованию колеи. Эти испытания помогают инженерам выбрать подходящие асфальтовые вяжущие вещества для местной температуры.
Лаборатории используют тесты на старение, чтобы понять, как асфальтовое вяжущее может вести себя с течением времени. Печи для прокатки тонкой пленки (RTFO) имитируют кратковременное старение во время смешивания асфальта и укладки дорожного покрытия, а камеры для старения под давлением (PAV) имитируют долговременное старение в процессе эксплуатации.
После старения вяжущее можно проверить на наличие распространенных проблем с дорожным покрытием, таких как высокотемпературное образование колей, усталостное растрескивание и низкотемпературное растрескивание. Эти тесты помогают инженерам оценить долгосрочные характеристики связующего.
Печи для зажигания асфальта измеряют содержание связующего и градацию заполнителей в образцах HMA. Печь сжигает асфальтовое связующее при высоких температурах и измеряет полученную потерю веса. Внутренняя система взвешивания автоматически рассчитывает процентное содержание связующего, сокращая ручную работу и повышая эффективность испытаний. Оставшийся агрегат затем можно использовать для градационного тестирования.
Особенность | Метод зажигательной печи | Метод экстракции растворителем |
|---|---|---|
Скорость тестирования | Быстро (от 30 до 45 минут) | Медленный (от 2 до 4 часов) |
Опасность для безопасности | Высокая температура/термические ожоги | Токсическое химическое воздействие |
Воздействие на окружающую среду | Низкий (фильтрованный выхлоп) | Высокий (Утилизация опасных отходов) |
Уровень автоматизации | Высокий (внутренние тензодатчики) | Низкая (Ручная стирка и сушка) |
Динамические реометры сдвига измеряют комплексный модуль сдвига и фазовый угол асфальтовых вяжущих. Они тестируют материалы преимущественно при высоких и средних температурах. DSR характеризует как вязкое, так и упругое поведение при моделируемой транспортной нагрузке. Эти данные помогают инженерам прогнозировать вероятность образования колеи на свежем асфальте и склонность к усталостному растрескиванию на старом асфальте. Устройство применяет колебательную скручивающую силу к небольшому образцу связующего, зажатому между двумя металлическими пластинами с контролируемой температурой.
Технические специалисты должны следовать строгому процессу подготовки проб, чтобы обеспечить точные показания DSR. Эти шаги включают в себя:
Нагрейте жидкий асфальт, пока он не станет достаточно жидким, чтобы его можно было легко разливать.
Разлейте связующее в специализированные силиконовые формочки, чтобы сформировать маленькие пуговицы.
Поместите охлажденный образец на нижнюю пластину Пельтье реометра.
Опустите верхний шпиндель до заданного зазора (обычно на 0,05 мм выше окончательного испытательного зазора).
Обрежьте излишки связующего заподлицо с краем шпинделя с помощью нагретой лопаточки.
Опустите шпиндель до последнего испытательного зазора, чтобы получился идеальный цилиндр с небольшой выпуклостью наружу.

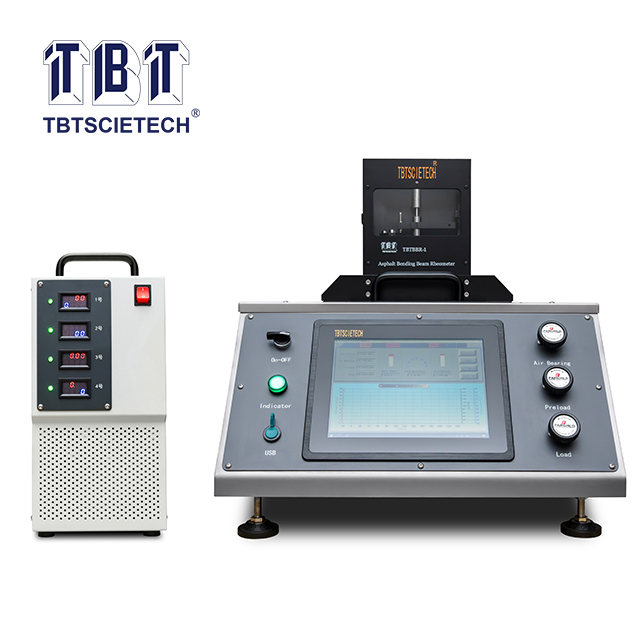

Реометры с изгибающими балками (BBR) измеряют жесткость и гибкость асфальтовых вяжущих при низких температурах. BBR прикладывает постоянную нагрузку к небольшому образцу асфальта и измеряет, насколько он прогибается с течением времени.
Приборы для испытания на прямое растяжение тянут образец асфальта до тех пор, пока он не сломается. Оба теста помогают лабораториям оценить риск низкотемпературного растрескивания и выбрать подходящие связующие для холодного климата.
Устройство для растрескивания асфальтового вяжущего (ABCD) оценивает, как асфальтовое вяжущее ведет себя при низких температурах. Когда температура падает, связующее сжимается вокруг металлического кольца, пока оно не треснет. Устройство фиксирует температуру и напряжение в месте растрескивания. Это помогает лабораториям сравнивать вяжущие вещества и оценивать их устойчивость к низкотемпературному растрескиванию дорожного покрытия.
Тип оборудования | Основная функция | Целевой режим бедствия | Типичная температура испытания |
|---|---|---|---|
Розжиг духовки | Измеряет содержание и градацию связующего | Общий сбой смеси / Равелинг | Высокая (сгорание ~538°C) |
Реометр динамического сдвига (DSR) | Измеряет модуль сдвига и фазовый угол | Колейность и усталостное растрескивание | Высокий и средний |
Реометр изгибающего луча (BBR) | Измеряет ползучесть и прогиб | Термический крекинг | Чрезвычайно низкий |
Устройство для растрескивания асфальтового вяжущего (ABCD) | Имитирует отказ от теплового сжатия | Низкотемпературный крекинг | Чрезвычайно низкий |
Оборудование должно соответствовать или превосходить определенные отраслевые стандарты, чтобы гарантировать достоверность данных и соответствие законодательству. Агентства штата и федеральные агентства категорически отвергнут результаты испытаний, полученные с использованием несоответствующего требованиям или непроверенного оборудования. Всегда запрашивайте подтверждение действующего соответствия ASTM и AASHTO, прежде чем принимать какое-либо решение о закупках. Это гарантирует, что ваша лаборатория сможет сохранить аккредитацию AMRL и участвовать в торгах по государственным контрактам.
Машина должна поддерживать стандартную геометрию испытаний, точные температурные профили и заданные скорости нагрузки. Убедитесь, что производитель предоставляет документированные и отслеживаемые сертификаты соответствия. Общие стандарты, которые вы должны проверить, включают:
AASHTO T 308: Стандартный метод определения содержания связующего в горячей асфальтобетонной смеси (HMA) методом воспламенения.
AASHTO T 315: Стандартный метод испытаний для определения реологических свойств асфальтового вяжущего с использованием реометра динамического сдвига (DSR).
AASHTO T 313: Стандартный метод испытаний для определения жесткости асфальтового вяжущего при изгибе при ползучести с использованием реометра изгибающей балки (BBR).
AASHTO T 240: Стандартный метод испытания воздействия тепла и воздуха на движущуюся пленку асфальтового вяжущего (испытание в печи для прокатки тонкой пленки).
Надежное испытательное оборудование должно обеспечивать согласованные и повторяемые результаты между различными операторами и лабораториями. Например, для DSR требуется точный контроль температуры, а для запальной печи требуется стабильная система взвешивания, защищенная от потока воздуха. Автоматизированный контроль может уменьшить количество человеческих ошибок и помочь лабораториям поддерживать стабильные результаты испытаний.
Нагруженная испытательная лаборатория должна без задержек обрабатывать большой объем ежедневных проб для обеспечения/контроля качества. Ваше оборудование не может стать узким местом производства в пик сезона укладки. Тщательно оцените пропускную способность и время цикла каждого устройства. Сравните время активного горения различных печей с зажиганием, чтобы определить, какая из них дает более быстрые результаты. Проверьте емкость камер для оборудования для кондиционирования, такого как RTFO и PAV, чтобы убедиться, что они могут обрабатывать достаточное количество образцов одновременно.
Вы должны убедиться, что лаборатория может проводить непрерывные, последовательные испытания в пик летнего строительного сезона. Масштабируемость имеет значение, когда требования проекта внезапно возрастают. Выбирайте машины, которые предлагают циклы быстрого охлаждения или нагрева, чтобы максимизировать ежедневный оборот проб и обеспечивать бригады укладчиков одобренной смесью.
Современное испытательное оборудование должно упростить управление данными. Ищите системы, которые могут экспортировать результаты испытаний в форматы отчетов LIMS, USB или стандартные DOT. Полезные функции программного обеспечения включают автоматическое создание отчетов, протоколы испытаний и базовые диагностические инструменты. Эти функции сокращают объем ручного ввода данных и помогают техническим специалистам более эффективно управлять результатами испытаний.
Расширение возможностей лабораторных испытаний требует строгого подхода к выбору оборудования и подготовке помещения. Выполните следующие конкретные шаги для эффективного внедрения нового оборудования для тестирования:
Проведите аудит существующих лабораторных вытяжных систем, чтобы убедиться, что они соответствуют минимальным требованиям CFM для печей с высокотемпературным зажиганием.
Запланируйте прямую консультацию с производителями оборудования, чтобы проверить соответствие AASHTO и ASTM для ваших конкретных государственных контрактов DOT.
Создайте специальный внутренний журнал для отслеживания ежедневных совокупных поправочных коэффициентов и еженедельных калибровок тензодатчиков.
Разработайте стандартизированный протокол обучения для всех технических специалистов, посвященный безопасному обращению и очистке чувствительных шпинделей реометров.
Ответ: Тестеры вяжущего анализируют сам жидкий асфальтовый цемент, чтобы определить его особые реологические и механические свойства. Напротив, AMPT проверяет механические свойства полностью уплотненной смеси асфальта и заполнителя. AMPT выполняет тесты производительности окончательной смеси, такие как число текучести, полукруглый изгиб и непрямое натяжение.
Ответ: Печь нагревает образец HMA до экстремальных температур, чтобы полностью выжечь жидкий асфальтовый цемент. Он использует внутреннюю шкалу для измерения разницы массы до и после сгорания. Эта потеря массы определяет точный процент связующего. Оставшийся чистый заполнитель затем используется для стандартного градационного тестирования.
Ответ: Свойства вяжущего напрямую определяют способность покрытия противостоять колейности при интенсивном движении летом и тепловому растрескиванию зимой. Эти точные измерения составляют основу системы оценки производительности (PG). Проверка этих свойств обеспечивает общую стойкость смеси и долговечность дорожного покрытия.
Ответ: Государственные и федеральные агентства требуют строгого соблюдения определенных стандартов тестирования. Первичные стандарты включают AASHTO T 308 для определения содержания связующего с помощью методов воспламенения. AASHTO T 315 регулирует использование реометра динамического сдвига. Соответствующие стандарты ASTM также применяются в зависимости от конкретных требований проекта.
А: Да. Хотя некоторые реометры специально разработаны для жидкого асфальта, они обладают значительной универсальностью при проведении испытаний. В зависимости от конфигурации шпинделя и диапазона температур высокопроизводительные устройства DSR могут анализировать другие вязкие материалы. Лаборатории часто используют их для тестирования восков, тяжелых смазок, коммерческих кровельных материалов, продуктов питания и различных фармацевтических препаратов.
О: Частота калибровки строго определяется стандартами AASHTO и ASTM, а также внутренними протоколами обеспечения качества лаборатории. Обычно оборудование требует ежегодной комплексной профессиональной калибровки. Технические специалисты также должны выполнять ежедневные или еженедельные внутренние проверки с использованием стандартных эталонных материалов, чтобы обеспечить постоянную точность между формальными циклами калибровки.
