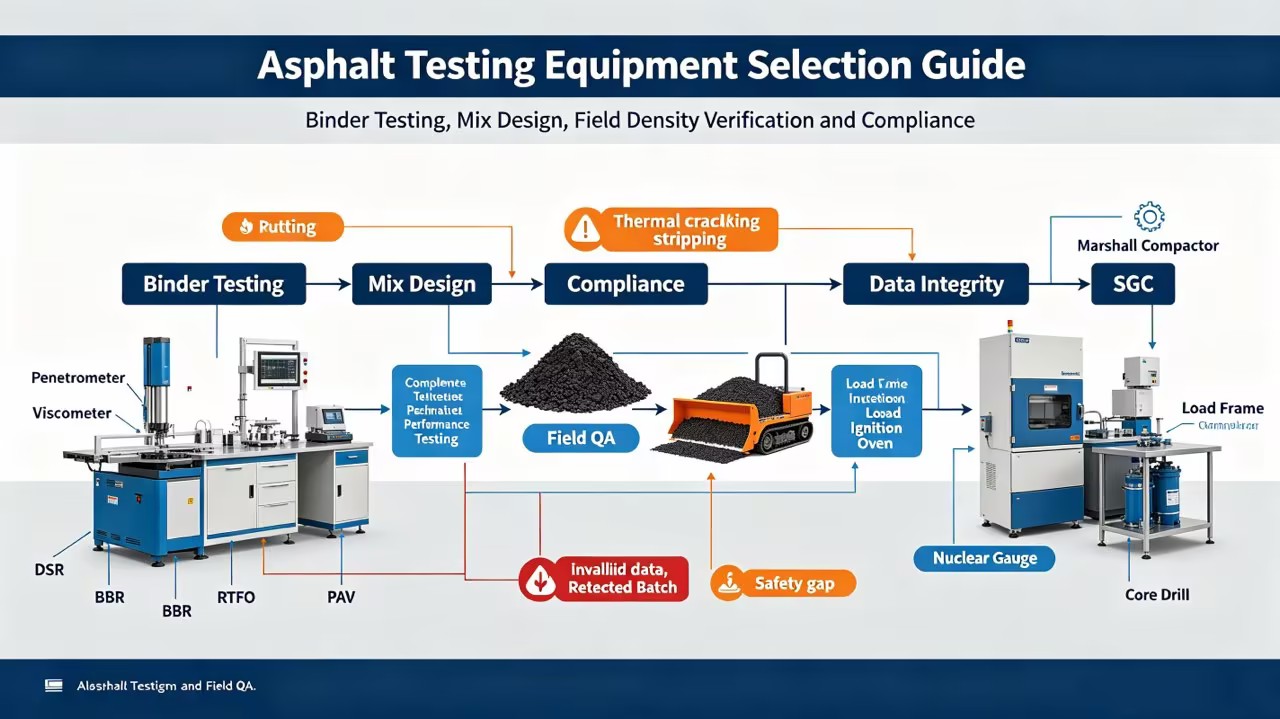

Преждевременное образование колеи, термическое растрескивание и катастрофические структурные разрушения дорожного покрытия часто возникают из-за микроскопических отклонений в составе асфальтового вяжущего или состава смеси. Директора по обеспечению/контролю качества и руководители лабораторий сталкиваются с огромным давлением, пытаясь сбалансировать строгое соблюдение нормативных требований с высокой производительностью тестирования. Для удовлетворения этих требований необходимы точные инструменты, которые устраняют предвзятость оператора и предоставляют повторяемые данные.
Выбор специально созданных, тщательно откалиброванных устройств обеспечивает точную оценку производительности, проверку смеси и проверку плотности поля. Каждый этап проектирования дорожного покрытия опирается на структурно обоснованные данные. Правильные инструменты предотвращают попадание дефектных материалов на рабочую площадку — от оценки жидкого битумного цемента до проверки окончательного уплотненного покрытия. В этом руководстве подробно описано основное оборудование, необходимое для создания полностью соответствующей требованиям и высокоэффективной лаборатории материалов дорожных покрытий.
Соответствие не подлежит обсуждению: все выбранное оборудование для испытаний асфальта должно строго соответствовать действующим спецификациям ASTM, AASHTO и местным DOT, чтобы обеспечить юридически и структурно обоснованные данные.
Классификация по функциям: Полная лаборатория требует отдельных наборов оборудования для испытаний асфальтового вяжущего (классификация характеристик, вязкость), проектирования асфальтовой смеси (смешивание, уплотнение, прочность, извлечение связующего) и отбора проб на местах.
Целостность данных превышает базовую стоимость. Инвестиции в автоматизированные системы сбора данных и высокоточные силовые рамы сокращают ошибки оператора и долгосрочную ответственность.
Оглавление
Испытания дорожного покрытия помогают лабораториям подтвердить качество асфальтовой смеси, оценить характеристики при различных температурах и условиях движения, а также предотвратить проблемы с материалами еще до начала строительства. Надежное оборудование должно обеспечивать стабильные результаты, поддерживать эффективное тестирование образцов и вести точные цифровые записи для проверок DOT. Правильная калибровка и регулярное техническое обслуживание также важны, поскольку неточное оборудование может давать ненадежные результаты, вызывать отбраковку материала и задерживать проекты по укладке дорожного покрытия.
Пенетрометры измеряют консистенцию и твердость асфальтового вяжущего, измеряя, насколько далеко стандартная игла проникает в образец в контролируемых условиях. Вискозиметры измеряют, насколько легко асфальтовое вяжущее вещество течет при высоких температурах, помогая определить подходящие условия смешивания и перекачки. Точный контроль температуры важен для обоих тестов, поскольку изменения температуры могут существенно повлиять на результаты.
Реометры динамического сдвига (DSR) характеризуют упругое и вязкое поведение связующих при высоких и средних температурах. Это является краеугольным камнем системы оценки производительности Superpave (PG). DSR помещает тонкий образец связующего между двумя колеблющимися параллельными пластинами, обычно диаметром 8 или 25 мм. Измеряя комплексный модуль сдвига и фазовый угол, инженеры прогнозируют устойчивость дорожного покрытия к колейности и усталостному растрескиванию. Инвестирование в надежное оборудование для испытаний асфальта , такое как современный DSR, обеспечивает точную оценку PG для проектов с интенсивным движением транспорта.
Реометры с изгибающими балками (BBR) измеряют низкотемпературную жесткость и релаксационные свойства. При понижении температуры асфальт становится хрупким и склонным к поперечному растрескиванию. BBR прикладывает постоянную нагрузку, за которой следует основная испытательная нагрузка, к небольшой прямоугольной балке из асфальта, погруженной в ванну с холодной жидкостью из этанола или метанола. Он измеряет, насколько луч отклоняется за 240-секундный период. Эти данные точно предсказывают склонность связующего к термическому растрескиванию в суровых зимних условиях.
Использование реометров требует строгого экологического контроля. Эти инструменты очень чувствительны к внешним вибрациям. Лаборатории должны устанавливать их на тяжелые, виброизолированные гранитные стенды. Даже пешеходное движение или находящаяся поблизости тяжелая техника могут нарушить микроскопические измерения, проводимые колеблющимися пластинами или датчиками отклонения.
Приборы для измерения температуры вспышки измеряют температуру, при которой пары асфальтового вяжущего могут воспламениться, помогая определить безопасные условия нагрева во время хранения и производства. Печь для прокатки тонкой пленки (RTFO) имитирует кратковременное старение вяжущего во время смешивания асфальта и укладки асфальта, а камера для выдержки под давлением (PAV) имитирует долговременное старение после многих лет эксплуатации дорожного покрытия. В совокупности эти тесты помогают лабораториям оценить безопасность связующего и его долгосрочную эффективность.
Оборудование для моделирования старения | Фаза моделирования | Условия эксплуатации | Основная цель |
|---|---|---|---|
Катая тонкая пленочная духовка (RTFO) | Кратковременное старение | 163°C, вращающаяся каретка, воздушные форсунки | Имитирует старение во время смешивания растений и размещения в поле. |
Сосуд для выдержки под давлением (PAV) | Долгосрочное старение | 90-110°С, давление 2,1 МПа, 20 часов. | Имитирует окислительное старение в течение 5–10 лет эксплуатации. |
Вакуумная дегазационная печь (VDO) | Подготовка после PAV | 170°C, абсолютное давление 15 кПа | Удаляет пузырьки воздуха из связующего, состаренного ПАВ, перед испытанием. |
Лабораторные асфальтосмесители объединяют нагретые заполнители и асфальтовое вяжущее для приготовления однородных тестовых образцов. Смесители для тяжелых условий эксплуатации предназначены для работы при высоких температурах и толстых асфальтобетонных материалах, используемых в лабораторных испытаниях. Подогреваемые чаши или системы нагрева помогают поддерживать правильную температуру смешивания, позволяя вяжущему равномерно покрывать заполнитель и получать надежные образцы для дальнейшего тестирования асфальтовой смеси.
Гираторные уплотнители Superpave (SGC) уплотняют образцы асфальта, используя давление и вращение для имитации уплотнения полевыми катками, а уплотнители Marshall используют повторяющиеся удары для подготовки образцов к традиционным испытаниям Marshall. Автоматизированные уплотнители могут повысить эффективность испытаний, сократить усилия оператора и автоматически записывать данные об уплотнении, помогая лабораториям производить более стабильные тестовые образцы.
Рисовый тест определяет теоретический максимальный удельный вес (Гмм) неуплотненных смесей для дорожного покрытия. Этот показатель представляет собой абсолютную плотность смеси, если она не содержит воздушных пустот. Он служит основным базовым значением, используемым для расчета содержания воздушных пустот (Va), пустот в минеральном заполнителе (VMA) и процента уплотнения окончательного покрытия.
Выполнение рисового теста требует определенной последовательности операций и специализированных компонентов:
Техники отделяют образец неуплотненного асфальта, следя за тем, чтобы мелкие заполнители не оставались слипшимися.
Образец помещают в мощный вакуумный пикнометр и погружают в воду.
Высокопроизводительный вакуумный насос подает на пикнометр строгое остаточное давление 27,5 мм рт. ст.
Вибрационный стол механически перемешивает пикнометр в течение ровно 15 минут, чтобы освободить все захваченные пузырьки воздуха из матрицы заполнителя.
Технические специалисты используют манометр остаточного давления, чтобы убедиться, что уровень вакуума остается постоянным на протяжении всей фазы перемешивания.
После сброса вакуума пикнометр погружают в циркулирующую водяную баню для стабилизации температуры перед окончательным подводным взвешиванием.
Весовые рамы измеряют прочность и деформацию уплотненных образцов асфальта. Их можно использовать для испытаний на стабильность и текучесть по Маршаллу, на непрямое растяжение (IDT), полукруглый изгиб (SCB) и восприимчивость к влаге (TSR) для оценки устойчивости к образованию колей, растрескиванию и повреждению от влаги. В современных силовых рамах используется автоматическое управление для поддержания постоянной скорости загрузки, что помогает лабораториям добиваться надежных и воспроизводимых результатов испытаний.

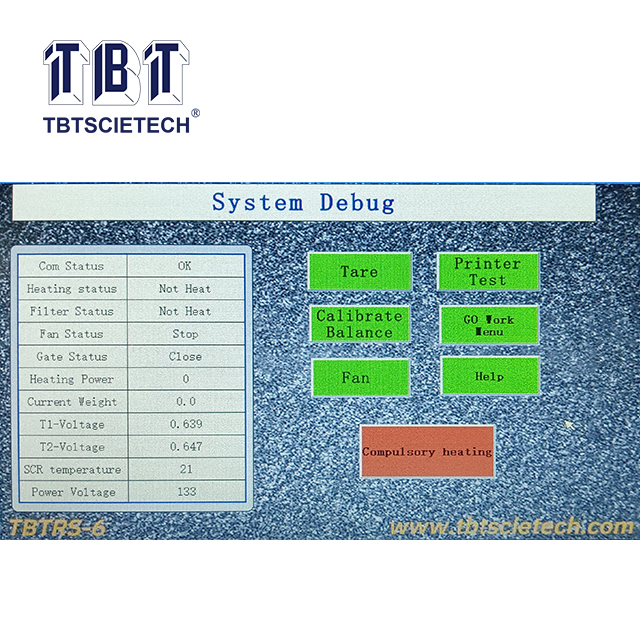

Запальные печи, широко известные как печи NCAT, быстро и чисто определяют содержание асфальтового связующего. Техник взвешивает образец смеси и помещает его в камеру печи. Экстремальная жара, обычно 538°C (1000°F), сжигает жидкий асфальт, оставляя только голый заполнитель. Печь непрерывно взвешивает образец во время зажигания, используя внутренние весы с разрешением 0,1 г. Потеря веса напрямую коррелирует с содержанием связующего. Этот метод исключает необходимость использования опасных химических растворителей.
Экстракторы-центрифуги представляют собой традиционный метод экстракции на основе растворителей. Технические специалисты пропитывают смесь растворителем, обычно трихлорэтиленом или d-лимоненом, чтобы растворить связующее. Центрифуга вращается на высоких скоростях, вытесняя растворитель, содержащий связующее, через кольцо фильтра. Несмотря на то, что этот метод эффективен для извлечения связующего для дальнейших испытаний, он сопряжен со значительными компромиссами в отношении окружающей среды и безопасности из-за токсичных паров и утилизации опасных отходов. Переход на современное оборудование для испытаний асфальта часто означает отказ от процессов, в которых используется большое количество растворителей.
Правильная вентиляция обязательна для обоих методов. Печи с розжигом генерируют дым и выхлопные газы, которые необходимо выводить непосредственно за пределы лаборатории через высокотемпературные воздуховоды. Кроме того, технические специалисты должны установить внутренние поправочные коэффициенты при использовании запальных печей. Некоторые типы заполнителей, особенно мягкие известняки, теряют массу при воздействии сильной жары. Поправочный коэффициент гарантирует, что эта совокупная разбивка не будет ошибочно записана как содержание связующего.
Ядерные и неядерные измерители плотности используются для быстрого измерения плотности асфальтового покрытия в полевых условиях. Ядерные датчики используют радиоактивные источники для немедленного получения показаний плотности, тогда как неядерные датчики используют электромагнитную технологию и не требуют радиационного лицензирования. Оба метода помогают бригадам укладчиков контролировать уплотнение, но неядерные датчики обычно требуют калибровки по образцам керна, чтобы обеспечить надежные результаты.
Корончатые буры собирают образцы асфальта с готового дорожного покрытия для лабораторных испытаний плотности, толщины и воздушных пустот. Коронки с алмазными напайками обычно используются для аккуратной резки образцов, а системы водяного охлаждения помогают предотвратить перегрев во время бурения. После сбора тротуарные пилы могут обрезать керны до необходимого размера для дальнейших лабораторных испытаний.
Печи с принудительной тягой обеспечивают стабильную и равномерную температуру для сушки заполнителей, кондиционирования асфальтовых смесей и нагрева образцов. Разделители проб делят заполнитель или асфальтовые материалы на более мелкие репрезентативные образцы, помогая предотвратить разделение материала и улучшить согласованность испытаний. Вместе эти инструменты обеспечивают надежную подготовку проб перед лабораторными исследованиями.
Высокопроизводительные прецизионные весы являются основой объемных испытаний. Им приходится работать с тяжелыми образцами, часто до 15 килограммов, сохраняя при этом точность до десятых или сотых долей грамма. Обязательно наличие возможности взвешивания под крюком. Это позволяет техническим специалистам подвешивать корзины с уплотненным асфальтом или неуплотненной смесью в резервуаре для воды, расположенном под весами, для определения объемного и теоретического максимального удельного веса.
Циркуляционные водяные бани поддерживают точную температуру образца перед испытанием. Будь то кондиционирование таблеток Маршалла при 60°C или охлаждение образцов проникновения при 25°C, водяная баня должна обеспечивать абсолютную термическую стабильность. Встроенные циркуляционные насосы предотвращают температурное расслоение, обеспечивая температуру воды на дне резервуара точно такой же, как и вода на поверхности.
Проверка того, что оборудование соответствует конкретным методам испытаний или превосходит их, является первым шагом в закупках. Оборудование должно четко соответствовать таким стандартам, как ASTM D6927 по стабильности Маршалла, AASHTO T 312 по гирационному уплотнению и соответствующим стандартам EN для европейских рынков. Производители должны предоставить сертификаты соответствия с указанием точной геометрии, допусков и параметров нагрузки, которым соответствуют их машины.
Лабораториям следует строго избегать приобретения запатентованного оборудования, геометрия которого отличается от стандартизированной геометрии испытаний. Данные, полученные на нестандартном оборудовании, юридически не защищены. Если возникает спор по поводу качества дорожного покрытия, в арбитраже или суде будут приниматься во внимание только данные, полученные с помощью полностью соответствующего стандартизированного оборудования.
Соответствие мощности оборудования ежедневному объему проб в лаборатории позволяет избежать узких мест в работе. Лаборатории, производящей большие объемы продукции, необходимы печи с принудительной тягой большой мощности, несколько вращающихся уплотнителей и планетарные смесители большой производительности, чтобы поддерживать непрерывную производительность установки. И наоборот, небольшая консультационная лаборатория может отдать предпочтение универсальным, многофункциональным силовым рамам, а не простому объему пропускной способности.
Физическая площадь и требования к коммунальным услугам определяют возможность установки. Тяжелое испытательное оборудование требует значительной инфраструктуры. Для запальных печей требуется специальная вытяжная вентиляция через крышу. Большие силовые рамы требуют электрических цепей с большой силой тока. Для вакуумных насосов требуются выделенные линии и влагоотделители. Менеджеры объектов должны составить план этих требований к коммунальным предприятиям до завершения приобретения любого оборудования, чтобы гарантировать, что здание может безопасно поддерживать оборудование.
Переход от аналоговых циферблатов к цифровым преобразователям существенно улучшает целостность данных. Ручные индикаторы требуют от технических специалистов визуальной интерпретации движущихся стрелок, что приводит к человеческим ошибкам и предвзятости. Цифровые тензодатчики и линейные дифференциальные трансформаторы с регулируемой величиной (LVDT) фиксируют измерения с микросекундными интервалами, обеспечивая высокоточную и объективную запись испытаний.
Автоматический экспорт данных в системы управления лабораторной информацией (LIMS) упрощает работу. Интегрированное программное обеспечение исключает ошибки ручной транскрипции. По завершении теста машина передает данные непосредственно в центральную базу данных. Это создает неизменяемый контрольный журнал, значительно упрощая аудит DOT и внутренние проверки качества.
Некалиброванное оборудование приводит непосредственно к неверным данным. Если силовая рама прикладывает слишком большую силу или печь перегревается, полученные тестовые значения ошибочно не соответствуют хорошим материалам или пропускают дефектные. Это приводит к неудачным результатам отбора профессиональных проб во время аккредитационных проверок и возможным юридическим спорам по поводу качества дорожного покрытия.
Для снижения этого риска необходимо строгое соблюдение графиков калибровки. Лаборатории должны использовать сторонние службы калибровки, аккредитованные по стандарту ISO 17025, для ежегодной проверки тензодатчиков, датчиков температуры и допусков на размеры. Кроме того, технические специалисты должны регулярно заменять изнашиваемые детали. Формы уплотнителя со временем теряют допуски на внутренний диаметр из-за абразивной природы заполнителей. Шпиндели реометра царапаются. Масло вакуумного насоса портится. Превентивная замена предотвращает механический снос.
Испытания асфальта представляют значительную физическую опасность. Техники работают с агрегатами, нагретыми до 160°C. В течение дня они неоднократно поднимают тяжелые стальные пресс-формы. Они работают вблизи опасных паров связующих веществ и растворителей. Полевые техники работают с оборудованием, содержащим радиоактивные изотопы.
Комплексное обучение технике безопасности является обязательным. Предприятия должны предоставить специализированные сертификаты для операторов ядерных манометров, обеспечивающие строгое соблюдение протоколов радиационной безопасности. Эргономичные подъемные средства, такие как экстракторы пресс-форм и подъемные системы, защищают технических специалистов от повторяющихся травм от перенапряжения. Во время всех процедур смешивания и экстракции необходимо строго использовать соответствующие средства индивидуальной защиты, включая термоперчатки, прочные фартуки и защитные маски.
Проанализируйте текущий ежедневный объем испытаний, чтобы выявить конкретные узкие места в процессах уплотнения или извлечения.
Ознакомьтесь с предстоящими изменениями спецификаций DOT, чтобы убедиться, что новое оборудование соответствует будущим нормативным требованиям к тестированию производительности.
Запросите технические демонстрации у известных производителей, чтобы оценить удобство использования программного обеспечения, возможности экспорта данных и качество сборки оборудования.
Перед закупкой проверьте все требования к инженерным сетям объекта, включая высокоамперные электрические цепи и высокотемпературную вытяжную вентиляцию.
Установите строгий график профилактического обслуживания и калибровки по стандарту ISO 17025 для всех вновь приобретенных силовых рам, печей и весов.
Ответ: При тестировании вяжущего оцениваются физические свойства только жидкого асфальтового цемента, уделяя особое внимание вязкости, эластичности и характеристикам старения. Тестирование смеси оценивает совместные характеристики вяжущего и заполнителей, измеряя такие параметры, как плотность уплотнения, воздушные пустоты и прочность конструкции.
Ответ: Запальная печь NCAT устраняет необходимость использования токсичных химических растворителей, таких как трихлорэтилен. Он использует очень высокую температуру для выжигания связующего вещества из заполнителя, обеспечивая более быстрый, безопасный и экологически чистый метод определения содержания асфальта.
О: Гираторные уплотнители Superpave и ударные уплотнители Marshall должны проходить полную калибровку не реже одного раза в год. Это включает в себя проверку угла вращения, давления уплотнения, скорости вращения и допусков на размеры стальных форм с использованием специализированных калибровочных комплектов.
Ответ: RTFO имитирует кратковременное старение, которому подвергается жидкий асфальт во время смешивания на горячей установке и укладки на проезжую часть. Он подвергает связующее воздействию тепла и воздушных струй, что позволяет инженерам проверять свойства материала, которые будут существовать сразу после строительства.
Ответ: Хотя неядерные электромагнитные датчики более безопасны и не требуют радиационных лицензий, они не заменили ядерные датчики повсеместно. Им требуется обширная калибровка конкретной смеси по физическим образцам керна для достижения точности, требуемой строгими спецификациями DOT.
Ответ: Тест Райса определяет теоретический максимальный удельный вес неуплотненной асфальтовой смеси. Это значение представляет собой абсолютную плотность смеси с нулевыми воздушными пустотами, которая необходима для расчета содержания воздушных пустот в окончательно уплотненном дорожном покрытии.
