Разрушение асфальтового вяжущего приводит к серьезному преждевременному образованию колеи, термическому растрескиванию и усталости дорожного покрытия. Эти катастрофические неудачи в строительстве дорог напрямую связаны с неадекватным лабораторным контролем качества. Когда протоколы испытаний терпят неудачу, на рабочую площадку попадают некачественные материалы, что ставит под угрозу структурную целостность всего проекта дорожного покрытия.
Руководители лабораторий и инженеры по снабжению сталкиваются с серьезной операционной проблемой. Они должны выбрать надежное оборудование для тестирования битума , соответствующее строгим международным стандартам, таким как ASTM, AASHTO и EN. Совмещение высоких требований к производительности с затратами на обучение операторов в загруженных строительных лабораториях требует тщательного планирования. Выбор оборудования напрямую влияет на производительность ежедневного тестирования и общую точность данных.
В этой статье представлена структура технической оценки закупок лабораторий. Это поможет вам составить список и закупить основные инструменты, необходимые для вашего предприятия. Вы узнаете, как создать соответствующую требованиям, эффективную и масштабируемую лабораторию контроля качества, предназначенную для улучшения качества дорог и увеличения срока службы дорожного покрытия.
Стандарты диктуют закупки: оборудование должно строго оцениваться по конкретным методикам испытаний (например, ASTM D5 на проникновение, ASTM D36 по температуре размягчения), а не по общим спискам характеристик.
Автоматизация повышает производительность: переход от ручного к автоматизированному испытательному оборудованию снижает предвзятость оператора и повышает повторяемость, хотя и требует более высоких первоначальных капитальных затрат.
Калибровка не подлежит обсуждению: общая стоимость владения должна учитывать регулярную калибровку, техническое обслуживание и наличие запасных частей OEM для предотвращения простоев лаборатории.
Интеграция имеет значение: современным лабораториям контроля качества требуется оборудование с цифровой регистрацией данных и совместимостью с системой управления лабораторной информацией (LIMS) для ведения контрольных журналов и обеспечения целостности данных.
Оглавление
Приведение возможностей лаборатории в соответствие с международными стандартами является обязательным. Местные стандарты дорожного покрытия часто ссылаются на смеси Superpave или Marshall. Ваше оборудование должно безупречно выполнять эти конкретные протоколы испытаний. Соблюдение нормативных требований гарантирует, что ваши проекты смесей будут быстро одобрены заинтересованными сторонами проекта. Это гарантирует, что окончательное строительство дороги будет соответствовать всем стандартам качества. Несоответствующее требованиям оборудование приводит к бракованию партий на асфальтовом заводе. Это подвергает подрядчиков серьезным рискам ответственности, напрасным затратам на материалы и массовым задержкам проекта.
Государственные и федеральные дорожные агентства проводят выборочные проверки лабораторий подрядчиков. Если ваши инструменты не имеют надлежащей сертификации или не соответствуют спецификациям ASTM/AASHTO, агентство может прекратить ваши работы по укладке дорожного покрытия. Инвестиции в совместимое оборудование с самого начала позволяют избежать этих нормативных препятствий. Это сделает ваше предприятие надежным предприятием в секторе тяжелого гражданского строительства.
Точность оборудования напрямую влияет на вашу повседневную деятельность. Высокая точность снижает стандартные отклонения в ваших тестовых данных. Эта надежность предотвращает ложную отбраковку партии и предотвращает попадание некачественного асфальта на рабочую площадку. Постоянная повторяемость укрепляет доверие владельцев проектов и государственных инспекторов. Это доказывает, что ваша лаборатория контроля качества работает на самом высоком профессиональном уровне.
В полевых условиях отклонение всего в несколько градусов при испытании на температуру размягчения или в несколько десятых миллиметра при испытании на проникновение может означать разницу между удовлетворительным результатом и полным изменением состава смеси. Надежные испытания асфальта составляют абсолютную основу долговечных дорожных покрытий. Когда технические специалисты могут доверять своим приборам, они тратят меньше времени на повторный анализ сомнительных образцов и больше времени на оптимизацию состава смеси для полевых бригад.
Тщательно оцените текущие объемы тестирования и сравните их с будущими потребностями проекта. Небольшие лаборатории могут обойтись ручными инструментами для небольших объемов проб. Крупномасштабные проекты автомагистралей требуют высокопроизводительных решений для тестирования. Автоматизированные инструменты становятся необходимыми, когда нагрузка на образцы быстро увеличивается в пиковые летние сезоны укладки дорожного покрытия.
Масштабируемость гарантирует, что ваша лаборатория будет расти вместе с вашими оперативными потребностями. Это предотвращает тестирование узких мест, когда нескольким бригадам укладчиков требуется немедленная проверка смеси. Правильное планирование мощности обеспечивает снабжение бригад укладчиков утвержденными материалами. Если вашей лаборатории требуется слишком много времени для проверки свойств связующего, бетонный завод простаивает, что обходится подрядчику в тысячи долларов в час.

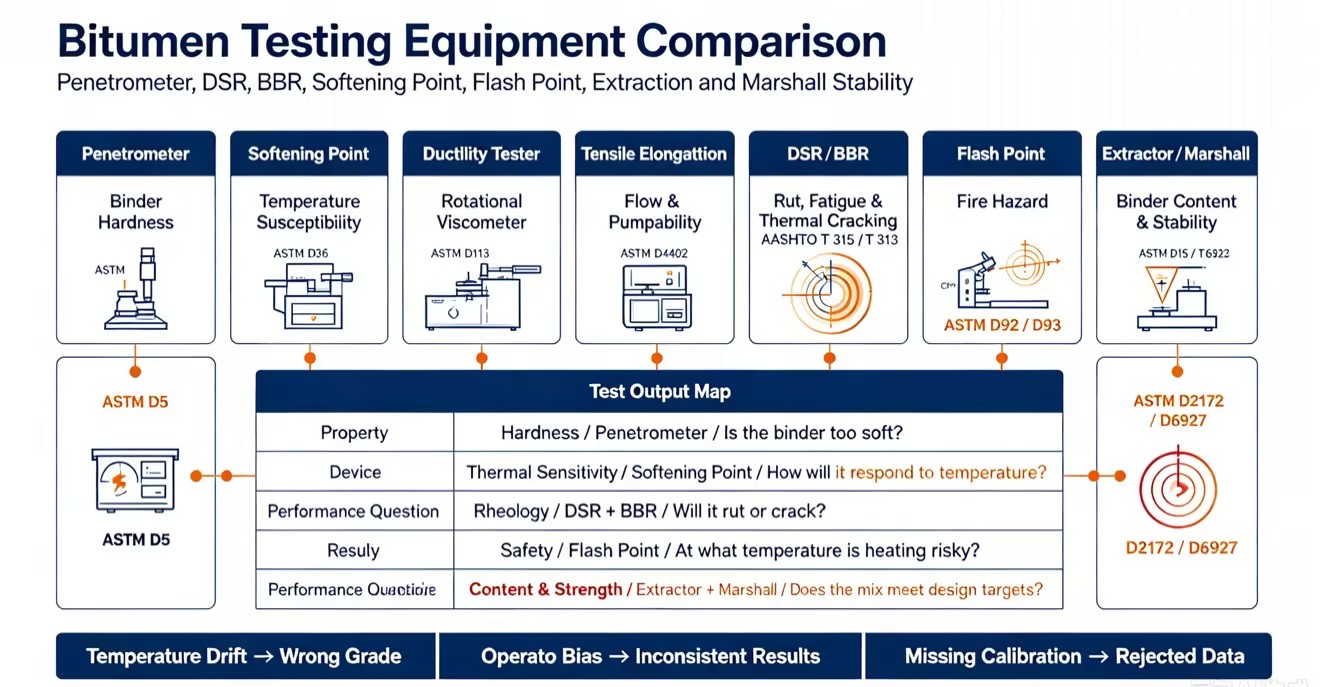

Категория оборудования | Основная функция | Ключевые стандарты |
|---|---|---|
Пенетрометры | Измеряет твердость и физическую пластичность связующего. | АСТМ Д5, ЭН 1426 |
Аппарат для определения точки размягчения | Определяет температурную чувствительность и пороги размягчения. | ASTM D36, EN 1427 |
Машины для испытания пластичности | Измеряет свойства растяжения и удлинение связующего. | ASTM D113, ААШТО Т 51 |
Тестеры вязкости | Оценивает характеристики текучести при смешивании и уплотнении. | АСТМ Д4402, АСТМ Д2170 |
Реологические тестеры (DSR/BBR) | Оценивает вязкоупругие свойства для марки Superpave PG. | ААШТО Т 315, ААШТО Т 313 |
Тестеры вспышки и точки воспламенения | Определяет летучесть связующего и опасность возгорания при высоких температурах. | АСТМ Д92, АСТМ Д93 |
Экстракторы битума | Отделяет асфальтовое связующее от заполнителя для определения его содержания. | АСТМ Д2172 |
Тестеры устойчивости Marshall | Измеряет сопротивление пластическому течению цилиндрических образцов. | АСТМ Д6927 |
Пенетрометры измеряют консистенцию и твердость битума, фиксируя, насколько глубоко стандартная игла проникает в образец при контролируемой температуре, нагрузке и времени. Модели с ручным управлением требуют, чтобы технические специалисты контролировали тест и считывали результаты, в то время как автоматические пенетрометры используют электронную синхронизацию, автоматический выпуск иглы и цифровые измерения, чтобы уменьшить человеческий фактор и улучшить согласованность теста в соответствии с ASTM D5 и EN 1426.
Тестирование точки размягчения измеряет температуру, при которой битум начинает размягчаться в контролируемых условиях. При испытании «Кольцо и шар» образцы битума помещаются в латунные кольца со стальными шариками и нагреваются в ванне с контролируемой температурой. Современное оборудование может автоматически контролировать скорость нагрева и регистрировать температуру размягчения, помогая уменьшить ошибки оператора и повысить согласованность испытаний в соответствии с ASTM D36 и EN 1427.

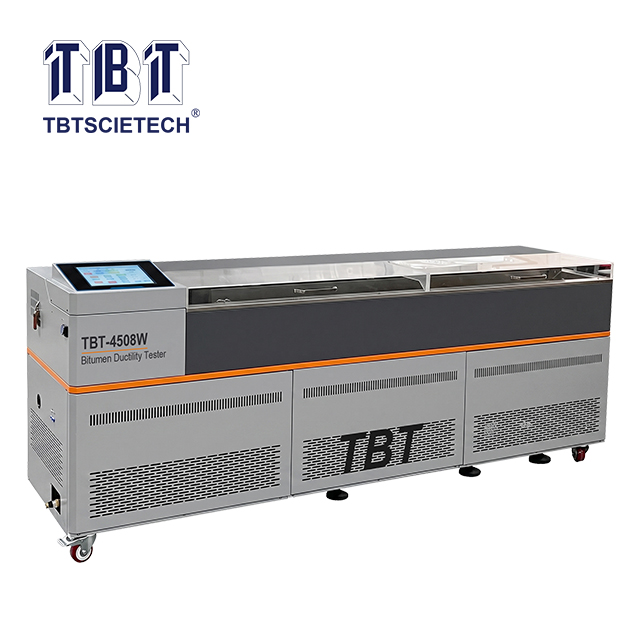

Испытание на пластичность позволяет определить, насколько битум может растянуться перед разрушением. Подготовленный образец выдерживается на водяной бане с контролируемой температурой, а затем разрывается на части с постоянной скоростью. Стабильная температура воды и точная скорость вытягивания важны для стабильных результатов. Испытание на пластичность помогает оценить гибкость связующего в соответствии с ASTM D113 и AASHTO T 51.
Приборы для определения вязкости измеряют, насколько легко течет асфальтовое вяжущее при высоких температурах, помогая определить подходящие условия смешивания и уплотнения. Ротационные вискозиметры обычно используются для модифицированных связующих, а капиллярные вискозиметры подходят для многих стандартных связующих. Соответствующее оборудование зависит от типа связующего, температуры испытаний и применимых требований ASTM.
Реометры динамического сдвига (DSR) проверяют характеристики асфальтового вяжущего при высоких и средних температурах, помогая оценить устойчивость к колейности и усталостному растрескиванию. Реометры с изгибной балкой (BBR) измеряют жесткость связующего при низких температурах для оценки устойчивости к термическому растрескиванию. Эти инструменты обычно используются для оценки производительности Superpave и могут тестировать битум, модифицированный полимерами (ПМБ), в соответствии с соответствующими стандартами AASHTO.
Безопасность при производстве асфальта имеет первостепенное значение. Приборы для определения температуры вспышки и воспламенения определяют летучесть битума. Они определяют опасные пожароопасные ситуации при высоких температурах. Машина нагревает образец с контролируемой скоростью. Испытательное пламя проходит над чашкой для образца через определенные промежутки времени. Температура вспышки — это самая низкая температура, при которой пары кратковременно воспламеняются.
Лаборатории выбирают между моделями Cleveland Open Cup (COC) и Pensky-Martens Closed Cup. Современные тестеры оснащены важными функциями безопасности для персонала лаборатории. Автоматическое отключение газа предотвращает случайные пожары в лаборатории, если пламя погаснет. Датчики обнаружения пожара непрерывно контролируют пробу. Механизмы автоматической развертки обеспечивают точное обнаружение вспышки без ручного вмешательства. Эти агрегаты соответствуют стандартам ASTM D92 и ASTM D93, гарантируя, что связующее безопасно нагревать и смешивать на заводе.
Битумоэкстракторы отделяют асфальтовое вяжущее от заполнителя для измерения содержания вяжущего в асфальтовых смесях. В центрифугах и вакуумных экстракторах для разделения используются растворители, а в запальных печах для сжигания связующего используются высокие температуры. Печи с зажиганием снижают потребность в химических растворителях, а методы экстракции могут быть предпочтительными, когда требуется восстановление связующего. Выбранный метод должен соответствовать применимым требованиям ASTM к испытаниям.
Испытатели Marshall измеряют прочность и деформацию уплотненных образцов асфальта под нагрузкой. Образцы готовят в стандартных формах, кондиционируют на водяной бане, а затем загружают до разрушения. Тестер записывает значения стабильности и текучести Marshall, которые помогают инженерам оценить характеристики асфальтовой смеси и определить подходящее содержание вяжущего в соответствии с ASTM D6927.
Сопоставьте конкретные характеристики оборудования непосредственно с результатами тестирования. ПИД-регуляторы температуры поддерживают точные уровни нагрева во время испытаний. Это уменьшает стандартное отклонение для нескольких серий проб. Автоматизированные оптические датчики полностью устраняют ошибки человеческого наблюдения. Они обеспечивают более быстрые циклы испытаний и более высокую ежедневную производительность. Эти точные результаты напрямую гарантируют лучшее качество дорог. Они предотвращают преждевременное разрушение дорожного покрытия, обеспечивая точный расчет смеси.
Оценивая оборудование, не обращайте внимания на маркетинговые брошюры. Спросите, как конкретная функция улучшает ваш ежедневный рабочий процесс. Например, моторизованная каретка на пластичном станке не просто выглядит современно; он обеспечивает идеально линейную скорость тяги, которую невозможно достичь с помощью ручной рукоятки. Это напрямую означает сдачу квалификационных образцов и поддержание аккредитации вашей лаборатории.
Тщательно решите, когда следует перейти на автоматизированные системы. Основывайте это решение на ежедневном объеме пробы. Учитывайте наличие квалифицированных лаборантов в вашем регионе. Автоматизированные системы полностью исключают предвзятость оператора. Они справляются с повторяющимися задачами с идеальной последовательностью.
Это освобождает ваших технических специалистов для сложного анализа данных и планирования проектирования смеси. Это оптимизирует весь рабочий процесс контроля качества и ускоряет утверждение проектов. Если ваша лаборатория обрабатывает более двадцати образцов с температурой проникновения или точки размягчения в день, инвестиции в автоматизированное оборудование быстро окупаются за счет повышения эффективности труда и снижения количества повторных испытаний.
Современные лаборатории контроля качества требуют надежного управления цифровыми данными. Оборудование для испытания битума должно иметь порты RS232/USB и возможность подключения к Ethernet. Запатентованное программное обеспечение автоматически генерирует соответствующие протоколы испытаний с защитой от несанкционированного доступа. Интеграция системы управления лабораторной информацией (LIMS) необходима для крупных предприятий.
LIMS ведет исторические журналы аудита для каждого протестированного образца. Такое подключение обеспечивает полную целостность данных во время внешних аудитов и проверок качества. Когда государственный инспектор проверяет партию асфальта, уложенного три месяца назад, цифровые записи позволяют мгновенно получить точные данные о проникновении и вязкости, доказывая соответствие требованиям и защищая вашу компанию от ответственности.
Ручное оборудование требует интенсивного труда. Это увеличивает риск человеческой ошибки во время повторных испытаний. Автоматизированные системы премиум-класса оптимизируют ежедневные лабораторные рабочие процессы. Они значительно сокращают количество повторяющихся ручных задач. Этот сдвиг повышает общую эффективность и точность лаборатории.
Это позволяет лабораториям обрабатывать больше образцов за смену с меньшим количеством технических специалистов. Автоматизация обеспечивает явное эксплуатационное преимущество для крупномасштабных строительных проектов. Хотя первоначальные капитальные затраты на автоматизированное устройство с кольцами и шариками выше, сокращение рабочего времени технических специалистов и исключение повторных испытаний компенсируют эти затраты в течение первых нескольких сезонов укладки.
Учитывайте повторяющиеся физические потребности вашей лаборатории. Тестирование требует постоянного снабжения конкретными расходными материалами. Растворители, калибровочные жидкости, тестовые кольца и чашки для образцов быстро заканчиваются. Планируйте инвентаризацию, чтобы предотвратить непредвиденные задержки тестирования.
Создайте надежные цепочки поставок для этих предметов первой необходимости. Правильное планирование обеспечивает бесперебойную работу ваших предприятий без нехватки материалов. Высококачественная машина DSR бесполезна, если в середине сезона у вас закончились силиконовые формы или калибровочные стандартные жидкости. Создайте надежный протокол управления запасами для всех расходных материалов для тестирования.
Выбирайте производителей или дистрибьюторов с развитой местной сервисной сетью. Гарантированное наличие запасных частей имеет решающее значение. Строительные лаборатории не могут позволить себе длительный простой оборудования. Сломанные инструменты задерживают утверждение проекта смеси и останавливают производство.
Это останавливает целые проекты по укладке дорожного покрытия. Надежная поддержка поставщиков обеспечивает быстрый ремонт и минимальные простои. Это позволит вам соблюдать графики испытаний в пик сезона. Перед покупкой узнайте у продавца среднее время ответа технических специалистов на местах и где находится ближайший склад запасных частей.
Оборудование со временем естественным образом теряет точность. Этот дрейф калибровки ставит под угрозу все последующие результаты испытаний. Это приводит к неправильному составлению смесей и бракованию партий асфальта. Вы должны постоянно контролировать точность оборудования.
Установите строгие графики внутренних проверок для всех машин.
Используйте сертифицированные справочные материалы для ежедневных или еженедельных проверок.
Требуйте ежегодной сторонней калибровки ISO 17025 для формального соответствия.
Ведите подробные журналы калибровок для внешних проверок качества.
Колебания температуры в лаборатории влияют на чувствительное оборудование. Вибрация разрушает хрупкие пенетрометры и пластичные ванны. Плохое электрическое заземление приводит к ошибочным показаниям датчика. Факторы окружающей среды разрушают идеальные процедуры испытаний.
Внедрите строгий контроль за ОВКВ на своем испытательном предприятии.
Поддерживайте постоянную температуру окружающей среды круглый год.
Используйте тяжелые антивибрационные столы для деликатных аналитических приборов.
Обеспечьте правильное заземление всего электрооборудования во избежание помех сигнала.
Изолируйте тяжелое оборудование для уплотнения (например, молоты Маршалла) подальше от чувствительных реометров.
Сложное оборудование создает риск ошибок оператора. Неподготовленный персонал будет генерировать неточные данные независимо от качества машины. Для правильной работы усовершенствованных реометров требуются глубокие технические знания.
Требуйте ввода в эксплуатацию, предоставленного поставщиком, для всех новых машин.
Обязательное практическое обучение для каждого лаборанта.
Поддержите это обучение четкими стандартными операционными процедурами (СОП).
Адаптируйте эти СОПы к конкретной модели машины и версии программного обеспечения.
Тип оборудования | Ежедневное задание | Еженедельное задание | Ежегодное задание |
|---|---|---|---|
Пенетрометр | Очистите иглу растворителем. | Проверьте температуру водяной бани с помощью эталонного термометра. | Калибровка таймера и глубиномера по стандарту ISO 17025. |
Машина Пластичности | Проверьте уровень и прозрачность воды. | Смажьте механизм привода каретки. | Калибровка датчиков скорости и температуры. |
Ротационный вискозиметр | Очищайте шпиндели сразу после использования. | Выполните проверку с жидкостью стандартной вязкости. | Заводская калибровка датчика крутящего момента. |
Розжиг духовки | Опорожните поддон для сбора золы. | Осмотрите нагревательные элементы и уплотнитель дверцы. | Откалибруйте внутренний тензодатчик и контроллер температуры. |
Оптимальный набор инструментов тестирования во многом зависит от вашей конкретной нормативной базы. Ваш ежедневный объем тестирования и типы связующих определяют ваш окончательный выбор. Стандартные немодифицированные вяжущие требуют иных инструментов, чем сложный асфальт, модифицированный полимерами. Команды по закупкам должны в первую очередь отдавать приоритет оборудованию, которое гарантирует строгое соответствие стандартам. Затем сосредоточьтесь на функциях автоматизации, которые устраняют узкие места вашего рабочего процесса.
Предпримите следующие шаги для модернизации вашей лаборатории контроля качества:
Проведите аудит своих текущих возможностей лаборатории на предмет соответствия требованиям и стандартам будущих проектов.
Запросите технические паспорта и сертификаты калибровки у включенных в окончательный список поставщиков оборудования.
Организуйте демонстрации оборудования или эталонные проверки для проверки его работоспособности в реальных условиях.
Разработайте стандартные рабочие процедуры (СОП) для конкретной машины до того, как новое оборудование прибудет на объект.
Создайте специальную систему управления запасами необходимых расходных материалов для испытаний и калибровочных жидкостей.
Ответ: Новая лаборатория контроля качества должна уделять приоритетное внимание основным инструментам тестирования. Для измерения твердости связующего вам понадобится пенетрометр. Для испытаний на температуру размягчения требуется устройство с кольцом и шариком. Тестер температуры вспышки обеспечивает безопасность, измеряя летучесть. Эти три документа охватывают основные нормативные требования к стандартной классификации асфальтовых вяжущих.
О: Частота калибровки зависит от конкретного прибора и объема использования. Технические специалисты должны проводить ежедневные или еженедельные внутренние проверки с использованием сертифицированных эталонных материалов. Официальная калибровка сторонней организацией по стандарту ISO 17025 должна проводиться ежегодно. Такой двойной подход предотвращает дрейф калибровки. Это гарантирует, что ваша лаборатория будет соответствовать строгим международным стандартам тестирования.
Ответ: Ручные пенетрометры полагаются на человеческое время и визуальное считывание. Это приводит к ошибкам во времени реакции оператора. Автоматические пенетрометры полностью исключают эти переменные. Они оснащены электронными таймерами и механизмами автоматического освобождения иглы. Они также обеспечивают цифровые показания глубины. Эти автоматизированные функции обеспечивают идеальную повторяемость и исключают человеческую предвзятость в результатах испытаний.
Ответ: Битум очень чувствителен к температуре. Даже незначительные колебания температуры резко меняют его свойства на растяжение. Если температура водяной бани изменится, связующее будет растягиваться по-другому. Строгий контроль температуры гарантирует предсказуемое поведение образца. Это гарантирует, что результаты испытаний на пластичность точно отражают истинные физические характеристики связующего в стандартизированных условиях.
Ответ: Печи с розжигом обеспечивают значительные преимущества в плане безопасности и защиты окружающей среды. Они полностью сжигают связующее, устраняя необходимость использования токсичных растворителей. Это исключает воздействие опасных химических веществ и упрощает логистику утилизации. Экстракторы-центрифуги требуют растворителей, что усложняет протоколы лабораторной безопасности. Многие современные лаборатории предпочитают печи с зажиганием из-за их эффективности и чистоты работы.
Ответ: Стандартное оборудование часто не справляется с битумом, модифицированным полимерами. ПМБ обладают сложными реологическими свойствами. Они требуют специализированных инструментов тестирования. Для точной оценки ПМБ вам потребуются реометры динамического сдвига (DSR) или специальные ротационные вискозиметры. Эти современные машины применяют точные усилия сдвига. Они эффективно измеряют уникальное вязкоупругое поведение модифицированных связующих.
