Преждевременное разрушение дорожного покрытия, вызванное окислением асфальтового связующего, влечет за собой серьезные структурные последствия для сети автомагистралей. Старение в полевых условиях проявляется через семь-десять лет, что делает невозможным наблюдение в реальном времени для контроля качества. Лабораториям по испытанию материалов требуется стандартизированный ускоренный метод для моделирования долговременного окислительного старения, чтобы сертифицировать асфальтовые вяжущие для оценки производительности Superpave (PG) и точно прогнозировать будущие характеристики. Стандартным оборудованием для моделирования длительного старения в процессе эксплуатации является резервуар для старения под давлением PAV . Мы разберем механику PAV, стандарты соответствия и технические критерии, которые руководители лабораторий должны использовать для оценки и приобретения правильной системы.
Основная функция: сосуд для старения под давлением (PAV) использует повышенные температуры и сжатый воздух для моделирования 7–10-летнего окислительного старения асфальтобетонных вяжущих всего за 20 часов, что позволяет инженерам прогнозировать будущие характеристики дорожного покрытия.
Зависимость рабочего процесса: тестирование PAV — это строго вторичная фаза старения; его необходимо выполнять на образцах, которые уже подверглись кратковременному старению в печи для прокатки тонких пленок (RTFO).
Мандаты соответствия: При закупках приоритет должен отдаваться системам, которые строго соответствуют стандартам AASHTO R28, ASTM D6521 и EN 14769 по допускам по температуре и давлению, чтобы гарантировать точность результатов старения асфальта.
Критерии оценки: Руководители лабораторий должны оценивать оборудование PAV на основе времени термического восстановления, возможностей автоматической регистрации данных, безопасности и репутации поставщика.
Оглавление
Точное, воспроизводимое моделирование долгосрочного старения в лабораторных условиях формирует основу для прогнозирования будущих повреждений дорожного покрытия. Если моделирование старения ошибочно, последующие реологические испытания дают неточные данные. Это приводит непосредственно к одобрению некачественных связующих или отказу от жизнеспособных материалов. Критерии успеха этого процесса основаны на точном контроле окружающей среды, гарантирующем, что каждый образец подвергается одинаковой скорости химического окисления.

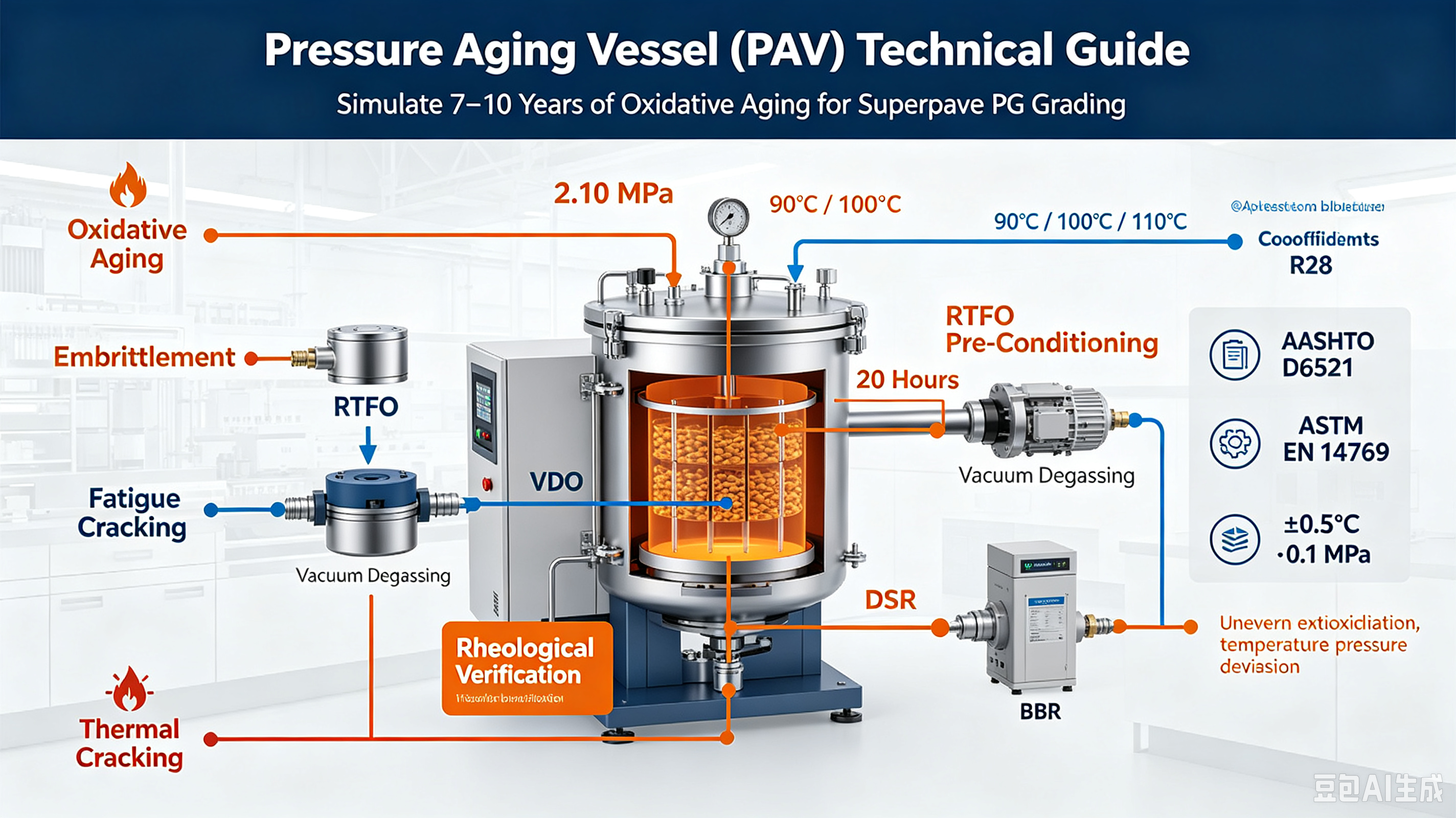

PAV ускоряет процесс химического окисления, который естественным образом происходит в асфальтовом покрытии в течение десятилетия. В полевых условиях окисление происходит медленно, поскольку покрытие подвергается воздействию атмосферного кислорода, УФ-излучения и колебаний температуры окружающей среды. Эта химическая реакция изменяет молекулярную структуру битума. Он увеличивает концентрацию высокополярных, сложных молекул, известных как асфальтены, одновременно истощая более легкие фракции мальтена. По мере увеличения содержания асфальтенов коллоидная структура вяжущего изменяется, в результате чего материал значительно затвердевает.
Помещая связующее в среду с высоким давлением, богатую кислородом, при повышенных температурах, ПАВ ускоряет эту химическую реакцию. Реологические изменения, вызванные воздействием ПАВ, отражают физическую деградацию, наблюдаемую на стареющих автомагистралях. Испытание связующего после воздействия ПАВ позволяет инженерам напрямую соотносить результаты лабораторных исследований с вероятностью усталостного растрескивания и низкотемпературного термического растрескивания в полевых условиях. Если связующее сохраняет достаточную эластичность и сопротивляется чрезмерному затвердеванию после кондиционирования PAV, оно, скорее всего, будет хорошо работать в течение расчетного срока службы.
Процесс ускоренного старения зависит от двух основных переменных: тепла и сжатого воздуха. Стандартные рабочие процедуры требуют, чтобы в резервуаре создавалось давление ровно 2,10 МПа (приблизительно 300 фунтов на квадратный дюйм) с использованием чистого сухого сжатого воздуха. Это высокое давление заставляет кислород глубоко проникать в матрицу связующего, резко увеличивая скорость окисления по сравнению со стандартными атмосферными условиями.
Выбор температуры зависит от конкретного климатического класса испытуемого связующего. Стандартные температуры испытаний установлены на уровне 90°C, 100°C или 110°C. Связующие, предназначенные для холодного климата, выдерживаются при более низких температурах (90°C), а те, которые предназначены для экстремальной жары пустыни, выдерживаются при 110°C. Поддержание абсолютной стабильности температуры на протяжении всего 20-часового цикла испытаний является обязательным. Даже незначительные колебания изменяют скорость окисления и делают недействительными результаты испытаний.
PAV-тестирование проводится после кратковременного старения связующего. Во-первых, печь для прокатки тонкой пленки (RTFO) имитирует старение, которое происходит во время смешивания асфальта и укладки асфальта. Затем связующее, состаренное RTFO, помещается в PAV на 20-часовой цикл для имитации длительного старения в процессе эксплуатации. После старения PAV можно использовать испытания DSR, BBR и DTT для оценки характеристик усталости и низкотемпературного растрескивания.
Этап тестирования | Моделируемая стадия жизненного цикла | Оборудование используется | Ключевые переменные окружающей среды | Основная цель |
|---|---|---|---|---|
Кратковременное старение | Заводы по смешиванию, транспортировке и укладке дорожных покрытий | Катая тонкая пленочная духовка (RTFO) | 163°C, атмосферное давление, непрерывный поток воздуха | Измерьте потерю массы и смоделируйте начальное выгорание летучих веществ. |
Долгосрочное старение | От 7 до 10 лет воздействия окружающей среды при эксплуатации | 90°C/100°C/110°C, воздух под давлением 2,10 МПа, 20 часов | Имитация глубокого химического окисления и охрупчивания | |
Подготовка к постстарению | Подготовка к реологическим испытаниям | Вакуумная дегазационная печь (VDO) | 170°C, абсолютное давление 15 кПа | Удалите попавшие пузырьки воздуха из старого переплета. |
Физические испытания | Прогнозирование промежуточных и низкотемпературных дистрессов | ДСР, ББР, ДТТ | Различные промежуточные и отрицательные температуры | Определить окончательную сертификацию Superpave PG |
В отрасли испытаний материалов оборудование должно соответствовать строгим требованиям международных органов по тестированию, чтобы гарантировать юридически защищенные результаты. Агентства Министерства транспорта (DOT) и частные подрядчики полагаются на эти результаты при утверждении многомиллионных проектов по укладке дорожного покрытия. Оценка системы PAV требует глубокого изучения ее возможностей соответствия.
Испытания PAV должны соответствовать требованиям AASHTO R28, ASTM D6521 и применимым требованиям EN 14769. Эти стандарты определяют важные условия испытаний, включая подготовку проб, температуру, давление и время старения. В течение 20-часового цикла старения PAV должен поддерживать стабильную температуру и давление в необходимых пределах, чтобы обеспечить стабильные результаты при сортировке асфальтового вяжущего PG.
Современные асфальтовые лаборатории работают в условиях строгой системы управления качеством. Непрерывная регистрация температуры и давления на протяжении всего 20-часового испытания является строгим требованием. Если колебания мощности вызывают временное падение давления в течение 14 часов, руководитель лаборатории должен знать об этом, поскольку данная конкретная партия связующего находится под угрозой.
При оценке оборудования технические специалисты должны оценить возможности программного обеспечения на предмет целостности данных. Система должна автоматически записывать параметры окружающей среды через регулярные промежутки времени и надежно хранить эти данные. Возможность экспортировать соответствующие неизменяемые отчеты через USB или прямое сетевое соединение необходима для прохождения проверок DOT и агентств. Системы, в которых отсутствуют надежные контрольные журналы, подвергают лабораторию значительной ответственности, если разрушение покрытия приведет к судебно-медицинскому исследованию оригинальных сертификатов связующего.
Проверьте, что система регистрирует температуру и давление с интервалом не менее одной минуты.
Убедитесь, что программное обеспечение генерирует неизменяемые отчеты в формате PDF или зашифрованные отчеты в формате CSV.
Убедитесь, что журналы данных включают идентификатор оператора, дату, время и конкретные параметры уровня PG.
Проверьте автоматическую маркировку ошибок, если параметры выходят за пределы допусков AASHTO.

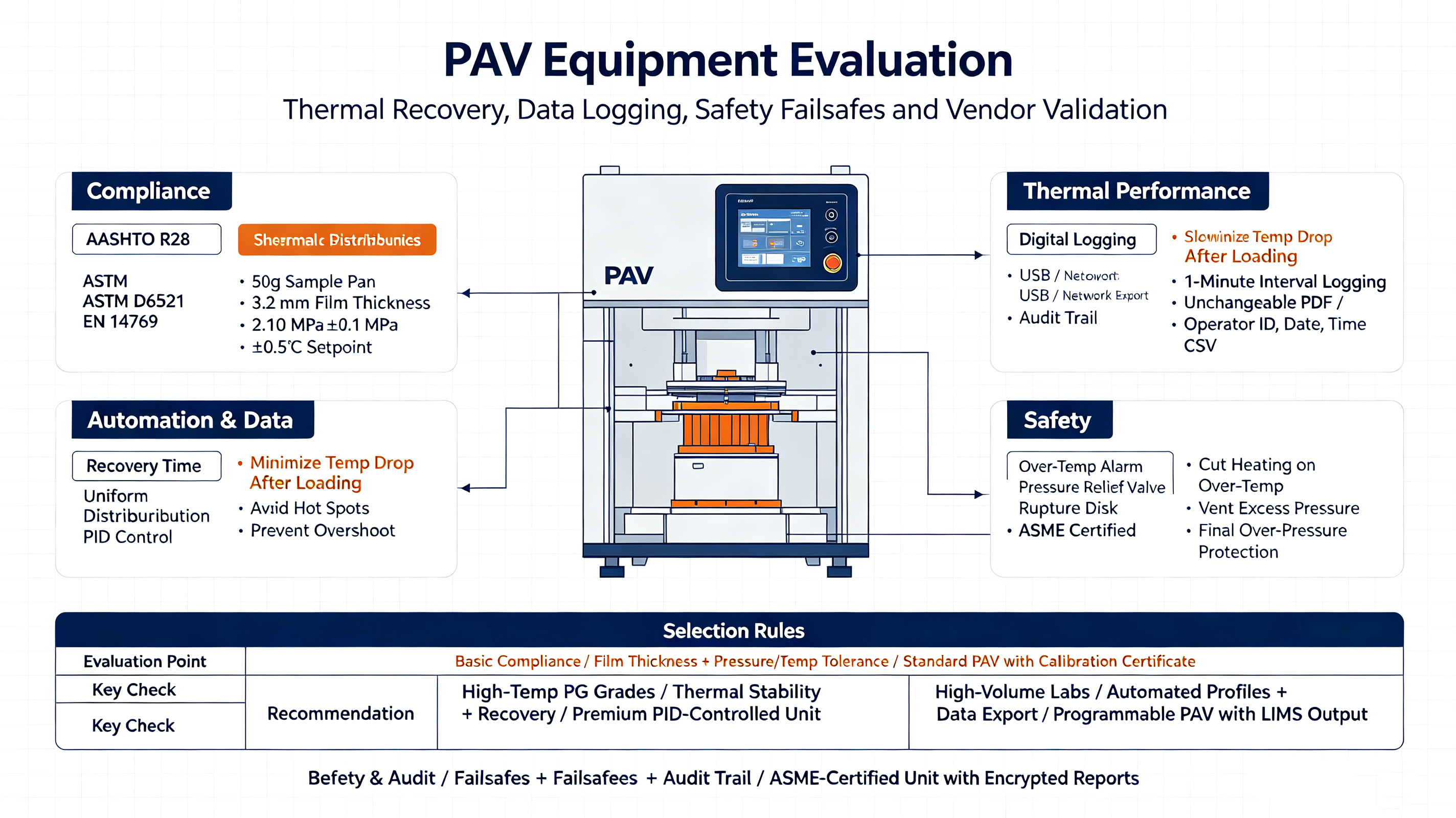

Выбор правильного оборудования требует баланса между базовыми эксплуатационными потребностями и преимуществами полностью автоматизированных систем с высокой пропускной способностью. Руководители лабораторий должны оценивать устоявшиеся отраслевые модели на основе их способности обеспечивать стабильные результаты, поддерживать термическую стабильность и защищать операторов от опасностей высокого давления.
Точное тестирование PAV требует стабильного и равномерного контроля температуры. ПИД-регуляторы температуры помогают поддерживать необходимую температуру и снижают перегрев во время цикла старения. Емкость также должна равномерно распределять тепло по всем чашам для проб, чтобы каждый образец асфальтового вяжущего находился в одинаковых условиях старения.
Основным отличием стандартных и премиальных установок PAV является время термического восстановления. Когда техник загружает штатив для образцов в предварительно нагретый сосуд до 100°C, установка кастрюль с комнатной температурой и открытая крышка приводит к падению внутренней температуры. После того, как сосуд герметизирован и находится под давлением, система должна быстро восстановить целевую температуру.
Стандарты AASHTO и ASTM устанавливают строгие ограничения по времени для этой фазы термической рекуперации. Если сосуду требуется слишком много времени, чтобы вернуться к целевой температуре, общее время пребывания связующего вещества при требуемой температуре окисления сокращается, что искажает конечные результаты. Оценка того, насколько быстро и плавно устройство восстанавливает целевую температуру без превышения ее значения, является основным фактором при закупках.
В современных системах PAV используются элементы управления с сенсорным экраном и программируемые настройки тестирования для упрощения работы. Технические специалисты могут выбрать необходимую марку PG, и система автоматически контролирует предварительный нагрев, нагнетание давления, 20-часовой цикл старения и сброс давления. Эта автоматизация помогает уменьшить ошибки оператора, повысить эффективность тестирования и свести к минимуму ручной мониторинг.
Особенность | Ручные/базовые системы PAV | Автоматизированные/премиальные PAV-системы |
|---|---|---|
Наддув | Требуется ручное управление и мониторинг клапана. | Электронное управление с помощью электромагнитных клапанов. |
Регистрация данных | Ручная запись или базовые ленточные самописцы | Интегрированная цифровая регистрация с экспортом через USB/сеть. |
Разгерметизация | По завершении испытания оператор должен вручную стравить воздух. | Автоматизированная последовательность медленного слива для предотвращения пузырьков пробы |
Управление профилем | Одна уставка вводится вручную для каждого теста | Предварительно запрограммированные профили класса PG, хранящиеся в памяти. |
Сосуды для старения под давлением работают при высокой температуре и давлении, поэтому важны меры безопасности. Система должна включать защиту от перегрева, предохранительные клапаны и защиту от аварийного давления для снижения эксплуатационных рисков. Сосуд под давлением также должен соответствовать ASME или эквивалентным международным стандартам для обеспечения безопасной и надежной работы лаборатории.
Приобретение качественного оборудования – это только первый шаг. Интеграция новой станции тестирования PAV в существующий лабораторный рабочий процесс требует тщательного планирования, чтобы избежать скрытых узких мест и обеспечить бесперебойную работу.
Соображения о следах имеют жизненно важное значение. Руководителям лабораторий приходится выбирать между настольными моделями, которые экономят пространство, но требуют прочного усиленного корпуса, чтобы выдержать их большой вес, и напольными моделями, которые обеспечивают более легкий доступ, но занимают ценную площадь.
Перед установкой необходимо провести аудит энергетической и воздушной инфраструктуры. Большинству коммерческих установок PAV требуются выделенные электрические цепи 220 В/240 В для поддержки нагревательных элементов с высокой потребляемой мощностью. Система требует подачи чистого, сухого и строго регулируемого сжатого воздуха. Влага или масло в воздухопроводах загрязнят образцы связующего и испортят тест. Лаборатории должны использовать сжатый воздух высокой чистоты в баллонах или специальный лабораторный воздушный компрессор, оснащенный мощными осушителями и маслоуловителями.

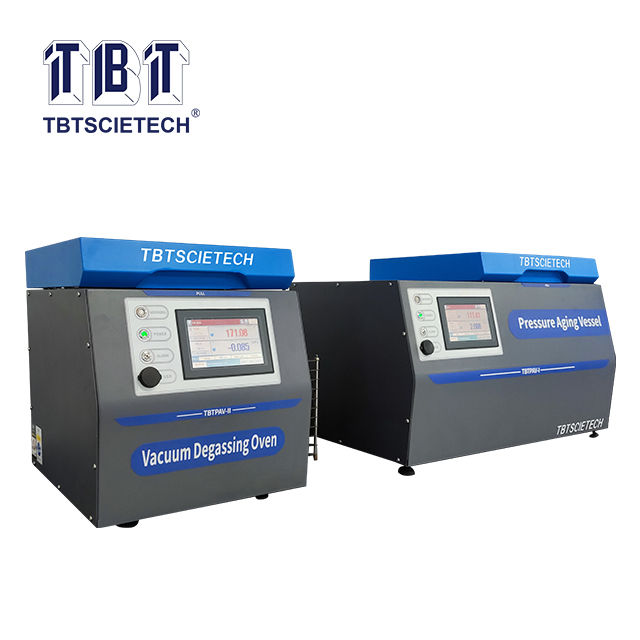

PAV не может функционировать как автономное решение; для этого требуется сопутствующее оборудование, известное как печь для вакуумной дегазации (VDO). В течение 20-часового цикла старения под высоким давлением микроскопические пузырьки воздуха захватываются затвердевшей матрицей асфальтового вяжущего.
Если это аэрированное связующее заливается непосредственно в формы DSR или BBR, воздушные пустоты действуют как слабые места конструкции, полностью искажая последующие результаты реологических испытаний. VDO используется сразу после цикла PAV. Состаренное связующее помещают в ВДО при температуре 170°С и абсолютном давлении 15 кПа. Такое сочетание высокой температуры и глубокого вакуума заставляет захваченные пузырьки воздуха расширяться и выходить, оставляя чистый, твердый образец связующего, готовый для испытания физических свойств.
Даже самая совершенная автоматизированная система подвержена человеческим ошибкам во время подготовки проб. Разработка строгих стандартных операционных процедур (СОП) имеет важное значение для снижения этих рисков.
К частым процедурным ошибкам относятся неправильное взвешивание пробы и неравномерная разливка. Технические специалисты должны быть обучены наливать в каждую кастрюлю ровно 50 г связующего, выдержанного RTFO. Связующее необходимо равномерно распределить по всей нижней поверхности противня, чтобы добиться обязательной толщины пленки 3,2 мм. Если связующее заливается слишком холодно, оно скапливается в центре. Технические специалисты должны убедиться, что связующее вещество достаточно жидкое для самовыравнивания, прежде чем лотки будут загружены на стойку для сосудов.
Нагрейте связующее, состаренное RTFO, до тех пор, пока оно не станет достаточно жидким, чтобы его можно было легко разливать, но не превышайте температуру 163°C.
Поместите чаши для ПАВ из нержавеющей стали на идеально ровные аналитические весы.
Налейте ровно 50,0 г ± 0,5 г связующего вещества в каждую форму.
Оставьте формы на ровной поверхности, чтобы связующее равномерно растекалось по краям, обеспечивая толщину 3,2 мм.
Проверьте каждую чашку на наличие пузырьков воздуха или неравномерного распределения, прежде чем загружать их в стойку для проб PAV.
Проверьте инфраструктуру сжатого воздуха вашей лаборатории, чтобы убедиться, что она подает чистый, свободный от влаги воздух при постоянном давлении 2,10 МПа.
Просмотрите спецификации AASHTO R28, чтобы привести внутренние СОП в соответствие с текущими требованиями по толщине пленки и термическому восстановлению.
Запросите журналы демонстрационных данных у производителей оборудования, включенных в короткий список, для проверки соответствия программного обеспечения и возможностей контрольного журнала.
Оцените существующее пространство на стенде и электрическую мощность, чтобы окончательно определить требования к занимаемой площади и мощности для новой установки.
Ответ: Старение RTFO имитирует кратковременное окислительное старение и потерю летучих веществ, которые происходят во время смешивания асфальтобетонных заводов и строительства дорожного покрытия. Старение PAV имитирует долгосрочное окислительное старение в процессе эксплуатации, которое происходит в течение 7–10 лет под воздействием окружающей среды на дороге. PAV-тестирование всегда следует проводить на образцах, уже прошедших RTFO-старение.
Ответ: Цикл старения ядра под давлением занимает ровно 20 часов. Весь процесс занимает больше времени, если учесть время, необходимое для предварительного нагрева сосуда, обеспечения термического восстановления после загрузки образцов, безопасного сброса давления в камере и последующей обработки образцов в вакуумной дегазационной печи.
Ответ: Для испытания требуется постоянное давление 2,10 МПа. Температура испытания обычно устанавливается на уровне 90°C, 100°C или 110°C, в зависимости от конкретного климатического класса производительности (PG) оцениваемого асфальтового вяжущего.
Ответ: После старения и дегазации связующее тестируется с использованием реометра динамического сдвига (DSR) для оценки устойчивости к усталостному растрескиванию при промежуточных температурах. Он также тестируется с использованием реометра с изгибающим лучом (BBR) и тестера прямого растяжения (DTT) для оценки склонности к низкотемпературному термическому растрескиванию.
Ответ: Во время 20-часового цикла PAV под высоким давлением микроскопические пузырьки воздуха задерживаются внутри затвердевшего асфальтового вяжущего. Вакуумная печь для дегазации применяет высокую температуру и вакуумное давление для удаления этих пузырьков. Если оставить эти воздушные пустоты в связующем, они станут слабыми местами и исказят результаты последующих реологических испытаний.
О: Для обеспечения соответствия требованиям AASHTO и ASTM датчики температуры и давления следует калибровать не реже одного раза в шесть месяцев. Регулярная калибровка гарантирует, что оборудование поддерживает строгие допуски ± 0,5°C и ± 0,1 МПа, необходимые для точной классификации PG.
