Tbttlgg-1
TBTSCIETECH
| штат: | |
|---|---|
Описание продукта

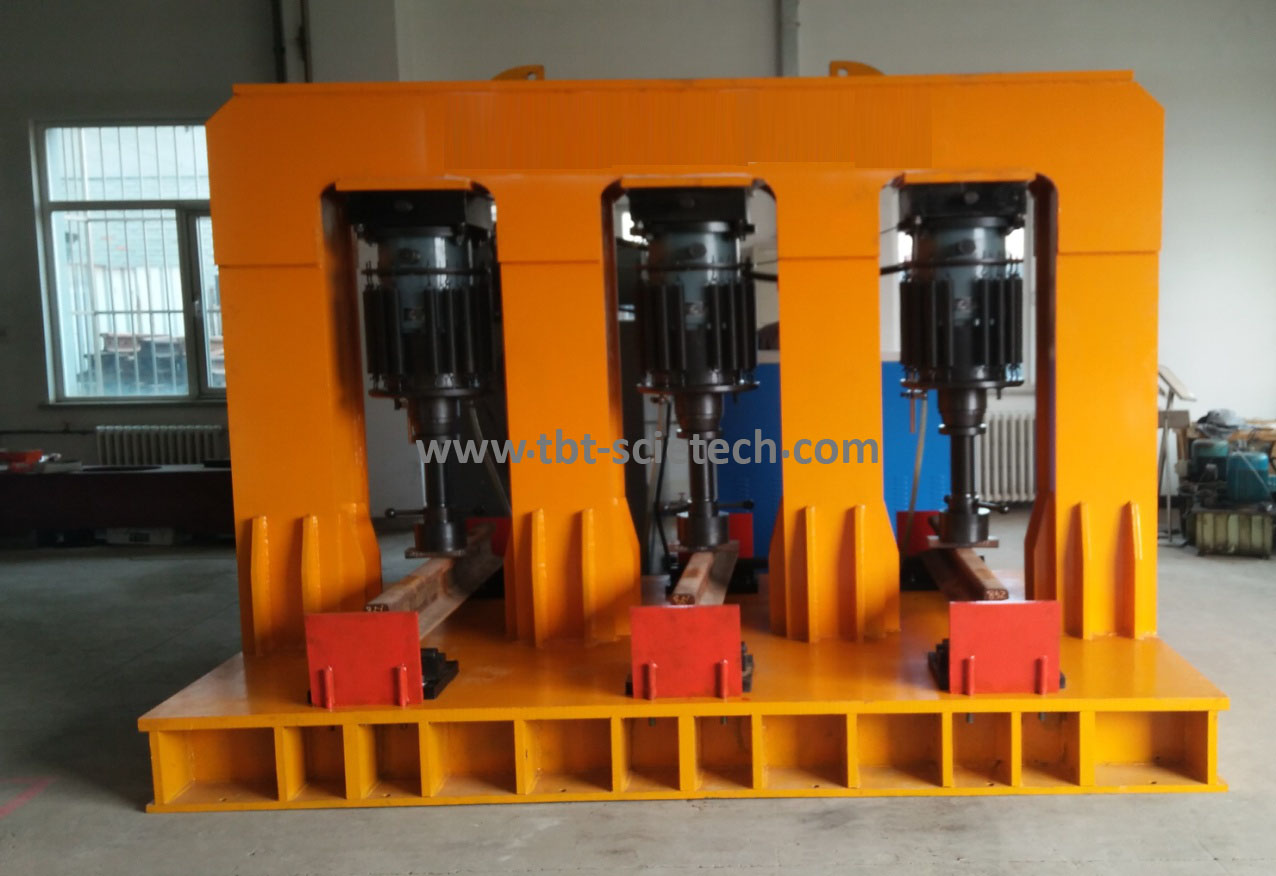

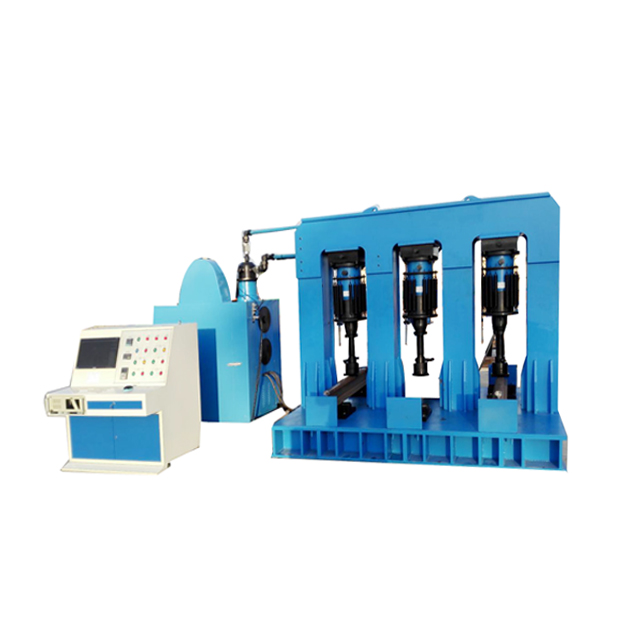

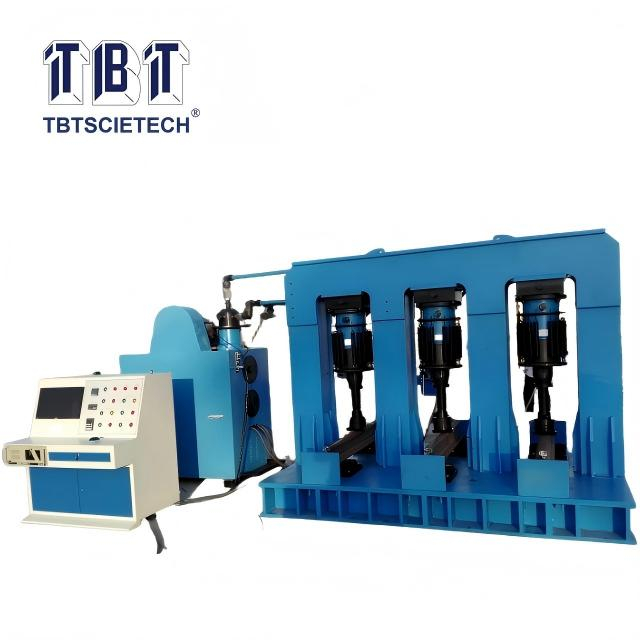

Первый отечественный прибор для испытания на усталость шпал с тремя станциями, способный одновременно проверять усталостную долговечность трех образцов на группу, значительно повышает эффективность обнаружения и снижает эксплуатационные расходы. В нем используется 3-позиционная самореактивная силовая интегрированная погрузочная рама, которая имеет компактную конструкцию и небольшую занимаемую площадь. Данная модель разработана в соответствии с техническими требованиями и проектными решениями, выдвинутыми станцией железнодорожного строительного надзора. Он уже долгое время работает непрерывно и надежно в Китайской академии железнодорожных наук. Теперь это оборудование для испытаний на общую усталость CRCC.
Он в основном используется для испытаний механических свойств и усталостной долговечности крупных компонентов и строительных конструкций. Машина оснащена соответствующими приспособлениями для испытательной нагрузки для получения типичных бетонных или стальных конструкций, таких как балки, колонны, плиты, рамы, шпалы, рельсы и их сварные соединения, мосты (натурные), стальные фермы, резиновые подшипники, железнодорожные скрепления. Статическая нагрузка сборок, анкеры из стальной проволоки, тросы, большие деформированные рессоры, стропы, такелаж, кольцевые соединения, автомобильные шасси, автомобильные передние и задние оси, тележки локомотивов, прецизионный прокат большого диаметра. арматура, конструкции дорожного покрытия и т. д. Испытание на динамическую нагрузку и испытание на усталостную долговечность.
Функции
В основном состоит из:
1 комплекта пульсирующей гидравлической станции,
1 главного двигателя с преобразованием частоты,
1 полностью цифровой системы измерения и управления,
1 комплекта контроллера преобразования частоты, 500 кН, высокая реакция и низкое демпфирование,
3 привода,
1 передовая компьютерная система промышленного управления,
1 система сбора и обработки данных
, 1 программное обеспечение для системы испытаний на пульсирующую усталость,
1 комплект трехпозиционной возвратной силовой рамы портального типа с максимальной нагрузкой 1500 кН.
Спецификация
Максимальная статическая испытательная сила
| 3 * 500кН |
Максимальная динамическая испытательная сила | 3 * 500кН |
Точность испытательного усилия | ± 1% |
Колебания динамической испытательной силы | ≤2% Фс |
Коэффициент асимметрии динамической испытательной нагрузки | 0,2-1,0 |
Рабочий диапазон частот | плавная регулировка 2-8 Гц |
Максимальное пульсирующее перемещение пары трения скольжения пульсирующей гидростанции
| 800 мл/раз, плавно регулируется; В основной несущей конструкции используется высоконагруженная, износостойкая, противоударная пара трения скольжения; |
Управление скоростью шпинделя | Полностью цифровое электромагнитное бесступенчатое регулирование скорости, стабильная точность скорости 0,1%, скорость изменения скорости 0,1%, точность измерения скорости 1 об/мин. |
Индикация измерения пульсирующего смещения | Запатентованная технология цифрового дисплея с защитой от помех, пульсирующего смещения, электромагнитных измерений, максимальная емкость 103 |
Измерение и контроль времени испытаний: | технология электромагнитных измерений с защитой от помех 1 раз/оборот, максимальная емкость 108 предустановленных отключений, автоматическое сохранение после сбоя питания |
Мощность главного двигателя пульсатора | 22кВт |
Двигатель смазочного насоса, мотор-редуктор | Высокоскоростной мотор-редуктор мощностью 1,5 кВт |
Рабочая мощность двигателя масляного насоса | Радиально-поршневой двигатель масляного насоса РК-38 мощностью 1,5 кВт. |
Количество каналов испытаний на усталость | 5, трубопровод оснащен переключающим устройством, которое может выполнять одноточечные или многоточечные одновременные испытания на усталость. |
** Привод требует отдельной консультации.
